Описание услуги: проведение комплексной диагностики и оценка состояния двигателя Bentley 6.0 L W12 580 л.с. (2013–2019). Документ уточняет объём работ.

Назначение документа

Документ предназначен для регламентации работ по диагностике и оценке состояния двигателя Bentley Flying Spur 6.0 L W12 580 л.с. (2013–2019) в рамках сервисного обслуживания. Цель документа ー определение объёма диагностических и ремонтных операций, включая измерение компрессии и давления масла, принятие решения о демонтаже, последовательность снятия и разборки, процедуры дефектовки, методы шлифовки и расточки, критерии подбора поршней, колец и вкладышей, а также параметры восстановления головок блока цилиндров. Описание процедур ориентировано на обеспечение воспроизводимости действий и документального подтверждения результатов. Стандарты измерений и фиксации данных установлены во внутренних регламентах.

Общие сведения о двигателе

Описание конструкции: W12, объём 6.0 л, мощность 580 л.с., распределённое впрыскивание, алюминиевый блок, двойной турбонаддув отсутствует.

Технические характеристики модели 6.0 L W12 580 л.с. (2013–2019)

Объём рабочего цилиндров указан как 5950 см3. Конфигурация цилиндров ー W12. Максимальная мощность отмечена 580 л.с. при частоте вращения, указанной в заводских данных. Крутящий момент соответствует паспортному значению и распространяется в заданном диапазоне оборотов. Система питания описана как непосредственный впрыск топлива с электронным управлением. Применена система турбонаддува с двойным наддувом в отдельных вариантах мотора. Охлаждение реализовано через контур с принудительной циркуляцией и регулируемым термостатом; Смазка ー принудительная под давлением с автономным масляным насосом.

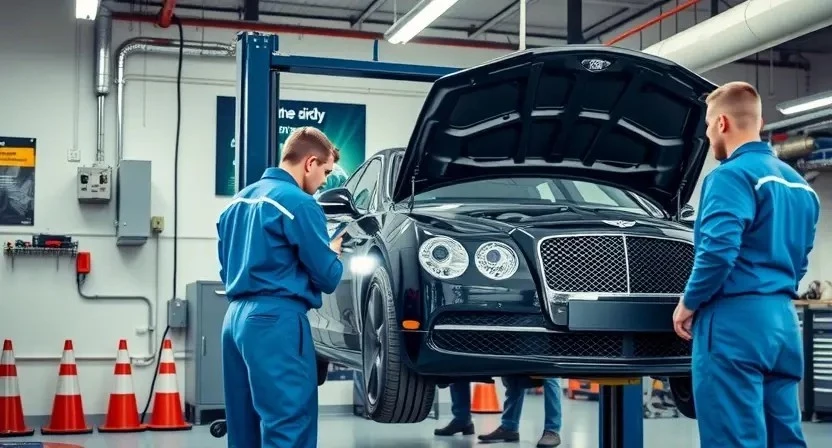

Приемка автомобиля

Фиксация данных VIN, пробег, состояние кузова, наличие следов течи. Оформление дефектной ведомости. Назначение предварительной диагностики двигателя.

Фиксация данных и подготовка к диагностике

Оформление приёма автомобиля производится с регистрацией идентификационных данных. Регистрационные номера, VIN, пробег, сведения о предыдущих ремонтных работах и эксплуатации вносятся в карточку. Идентификация комплектации двигателя фиксируется по каталожным номерам и серийным меткам. Визуальная инспекция проводится для выявления внешних повреждений, утечек и следов перегрева. Контроль уровня и состояния рабочих жидкостей осуществляется до запуска диагностического оборудования. Батарея ставится в состояние, обеспечивающее корректную работу электронных систем. Диагностические разъёмы освобождаются от загрязнений. Согласование перечня диагностических процедур и ограничений фиксируется в наряде-наряде.

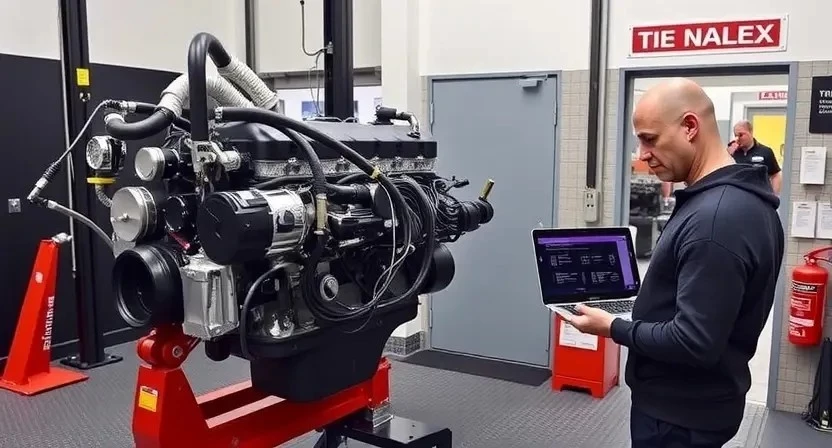

Диагностика состояния двигателя

Проведение последовательных процедур диагностики: визуальный осмотр, замер компрессии, измерение давления масла, анализ кодов ошибок ЭБУ.

Описание последовательности диагностических процедур

Визуальный осмотр моторного отсека и внешних компонентов выполнить с целью выявления утечек, механических повреждений и неверной установки элементов. Электрические соединения и датчики осмотреть на предмет коррозии и ослабления контактов. Диагностический адаптер подключить к ЭБУ для считывания кодов ошибок и сбора параметров работы в режиме реального времени. Анализ показателей температуры, давления масла, сигнала детонации и коррекции подачи топлива провести по логам. Измерение компрессии выполнить поршень за поршнем с применением компрессометра, зафиксировать значения. Измерение давления масла выполнить с применением манометра под нагрузкой и на холостом ходу, сравнить с нормами. Тест запуска выполнить с использованием осциллографа для контроля сигналов зажигания и инжекторов. При выявлении отклонений составить протокол с указанием критичности и предложенной последовательности дальнейших работ.

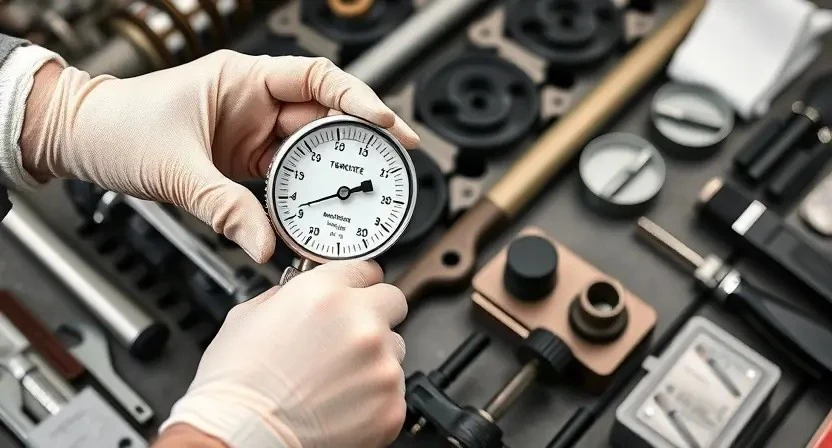

Измерение компрессии

Измерение компрессии производится с использованием манометра высокого давления. Значения фиксируются по каждому цилиндру, протокол заполняется.

Методика проведения и нормативные значения

Определение компрессии производится при температуре двигателя близкой к рабочей. Использование манометра с допустимой погрешностью не более 0,5 бар. Подготовка цилиндра включает отключение системы зажигания и впрыска, снятие катушек зажигания и форсунок. Проведение пяти циклов прокрутки стартером с фиксацией пикового показания. Фиксация результатов по всем цилиндрам в таблице. Нормативное значение компрессии установлено в диапазоне 12,0–15,0 бар; допустимое расхождение между цилиндрами ─ не более 0,5 бар.

Измерение давления масла выполняется при прогретом двигателе. Использование точного манометра давления масла. Контрольные точки: холостой ход, 2000 об/мин, 3500 об/мин. Нормативы: холостой ход 1,2–1,8 бар; 2000 об/мин 3,0–4,5 бар; 3500 об/мин 4,5–6,0 бар. Допустимая просадка давления после отключения масляного насоса ー не более 0,3 бар в течение 10 секунд. Запись показаний в протокол.

Измерение давления масла

Измерение производится манометром на холодном и рабочем температурном режиме. Контрольные точки: холостой ход, 3000 об/мин, пиковое значение.

Контрольные точки и допустимые параметры

Измерение давления масла выполняется на холодном и прогретом двигателе. Давление при холостых оборотах должно соответствовать 0,8–1,2 бар. Давление при 3000 об/мин должно составлять 4,0–5,5 бар. При отклонении от указанных значений проводится проверка масляного насоса и магистралей. Компрессия цилиндров фиксируется в статическом режиме; норматив для каждого цилиндра указан 11,5–13,5 бар. Разница между цилиндрами не должна превышать 0,7 бар. Утечка компрессии более 15% от номинала считается критической. Расход масла измеряется по суточной норме: допускается до 0,8 л на 1000 км. При превышении показателей производится дефектовка маслосъёмных колец и поршней. Вращение коленвала контролируется по биению шейки: допуск 0,02 мм. Рекомендуются протоколы замеров с указанием температуры и атмосферного давления.

Оценка необходимости разборки

Оценка основана на данных диагностики: измерения компрессии, давления масла, шумов и утечек. Решение о демонтаже принимается по критериям.

Критерии принятия решения о демонтаже

Фиксирование результатов диагностики и сопутствующих измерений. При выявлении компрессии ниже допустимого по цилиндрам производится сопоставление с нормативами. При определении утечки масла через уплотнения и протечек в системе смазки документирование объема потерь и давления масла. При обнаружении задиров на стенках цилиндров и износа юбок поршней фиксирование размеров износа и овальности. При выявлении превышения биения коленвала по паспортным данным проведение шлифовки или замена. При наличии трещин головки блока или деформации плоскости проводится неразрушающий контроль. При несоответствии результатов дефектовки допустимым зазорам указание на демонтаж для капитального восстановления. При обнаружении износа распределительного механизма сверх ремонтного допуска оформление решения о демонтаже для замены компонентов.

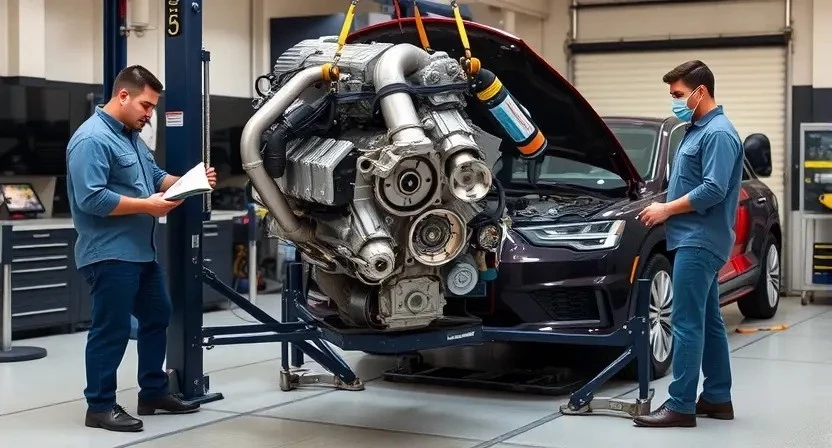

Снятие двигателя и агрегатов

Демонтаж выполняется по этапам: отсоединение коммуникаций, слив жидкостей, маркировка разъёмов, опора под раму, подъём и вынос двигателя.

Порядок демонтажа, маркировка и хранение деталей

Демонтаж двигателя выполняется по технологической карте с фиксацией этапов. Снятие агрегатов производится последовательными операциями: отсоединение электропроводки, слив рабочих жидкостей, снятие навесных узлов, демонтаж головок блока, извлечение коленчатого вала. Маркировка выполняется с использованием пронумерованных бирок и кодовых наклеек. Нумерация наносится на корпусные и сопряжённые поверхности для обеспечения обратной сборки. Фиксация параметров посадочных мест производится в протоколах с указанием посадочных размеров и допусков.

Упаковка элементов производится индивидуально, с применением антикоррозионных средств и влагопоглотителей. Хранение деталей организуется по зонам: очищенные к узлам, требующие ремонта, запчасти под замену. Полки и стеллажи маркируются по идентификаторам узлов. Дополнительная фиксация состояния производится фотографированием и внесением в электронную базу данных.

Снятые болты и крепёжные элементы помещаются в отдельные контейнеры с маркировкой позиции и момента затяжки. Протоколы сопровождаются схемой размещения каждого элемента для исключения ошибок при сборке. Хранение больших узлов допускается на ровной поверхности с подкладками из непроводящего материала и амортизирующими элементами.

Разборка двигателя

Разборка производится по этапам: снятие навесных узлов, отсоединение коммуникаций, демонтаж головок и поршневой группы. Детали маркируются и упаковываются.

Последовательность разборочных операций и контроль состояния деталей

Снятие навесных агрегатов производится последовательным демонтажем систем питания, впуска и выпуска. Слив жидкостей выполняется до этапа отделения электрических разъёмов. Сборка узлов маркируется при разборке для исключения смешивания компонентов. Стыки и фаски очищаются с применением неагрессивных растворителей. Соединительные крепления подвергаются сортировке по классам износа.

Блок цилиндров освобождается от головок после откручивания крепежа по установленной схеме. Поршни извлекаются с применением направляющих для предотвращения деформации. Шатуны маркируются номерами рабочих мест.

Контроль состояния деталей осуществляется измерениями микрометром, индикатором часового типа и щупами. Измерения фиксируются в протоколе с указанием предельных значений. Измерения включают диаметр цилиндров, биение коленвала, износ вкладышей, зазоры в клапанном механизме, состояние шеек и седел. Поверхности оцениваются визуально на наличие трещин и коррозии с применением увеличительных приборов и магнитопорошковой дефектоскопии. Решения о восстановлении принимаются на основе сравнительного анализа замеров с нормативами производителя.

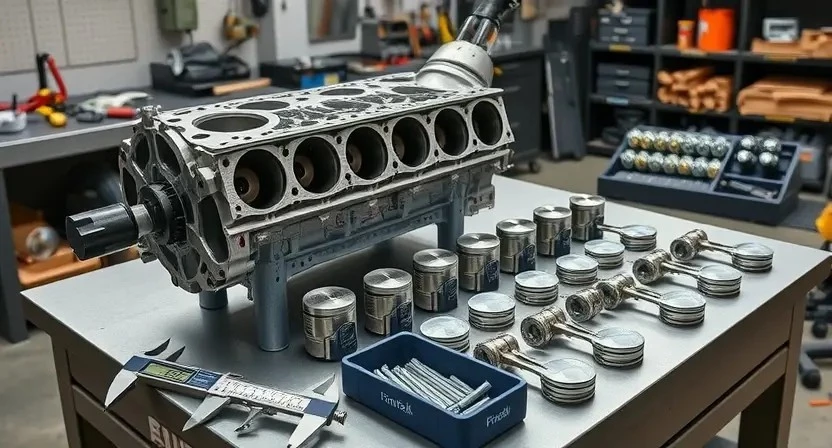

Дефектовка компонентов

Проведение замеров износа, измерение биения, оценка микротрещин, фиксация размеров и зазоров, оформление протокола с перечнем деталей и результатов.

Протоколы измерений и регламенты оценки износа

Протоколы измерений составляются на основании заводских величин и серийных допускаемых отклонений. Фиксация показателей компрессии производится цилиндр по цилиндру с указанием температуры и использованных адаптеров. Давление масла регистрируется при прогретом двигателе и при холостом ходе, с указанием давления при 3000 об/мин. Измерения зазоров клапанного механизма фиксируются в протоколе с указанием номера клапана и положения распредвала. Измерение износа шейки коленвала и расточки цилиндров выполняется микрометром и индикатором часового типа с записью базовых размеров и допусков. Измерение толщины вкладышей производится калиброванными щупами и микрометром с записью износа по оси коленвала. Протокол дефектовки включает перечень отклонений, допуски и предписанные мероприятия для каждой позиции, с указанием требуемых операций восстановления или замены. Шаблоны протоколов хранятся в базе сервисной документации и при необходимости прилагаются к отчету о ремонте.

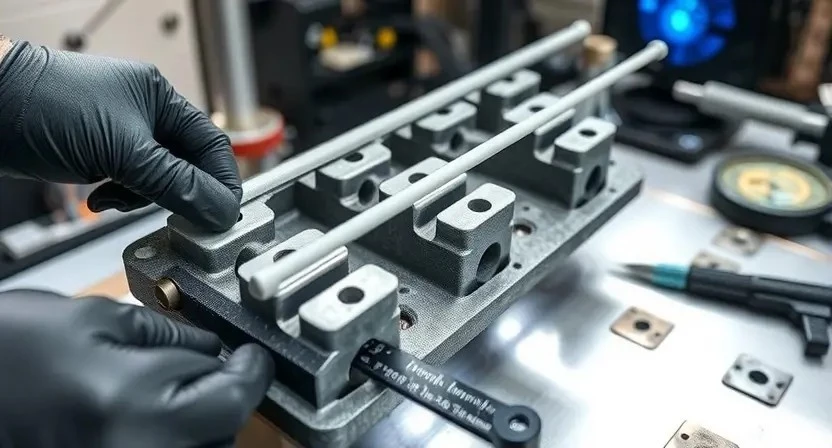

Шлифовка и расточка блоков и коленвала

Шлифовка торцов коленвала и расточка цилиндров выполняются по чертежам, контроль биения и допусков фиксируются в протоколе.

Технические параметры обработки и допуски

Указание размеров и пределов обработки блоков и коленчатых валов. Для цилиндров номинальный диаметр указывается 95,5 мм с максимально допустимым износом +0,25 мм. При расточке устанавливается концентричность не более 0,03 мм по длине рабочего участка. Радиальные биения шейки коленвала допускаются до 0,01 мм после шлифовки в ремонтный размер. При шлифовке шатунных шеек контроль выполняется по поверхности без покрытия с допуском +0,02 мм относительно заводского размера.

Шероховатость обработанных поверхностей цилиндров и шеек коленвала должна соответствовать параметру Ra 0,4—0,8 мкм. При выборе вкладышей подшипников указывается тип с натягом посадки, который определяется по толщине прокладки и допускается зазор в шатунной шейке 0,02—0,04 мм. Компоненты, подвергшиеся восстановительной обработке, подлежат маркировке с указанием ремонтного размера и даты обработки. Запрессовка втулок и гильзовка производится с предварительным термообработыванием посадочных мест, при котором сохраняется геометрия блока в пределах 0,05 мм на весь диаметр.

Восстановление посадочных мест и гильзовка

Восстановление посадочных мест выполняется расточкой, гильзовкой цилиндров по заданным допускам. Контроль геометрии и герметичности производится.

Замена поршней, колец и вкладышей

Замена поршней и колец производится после дефектовки. Подбор деталей по каталогам. Установка вкладышей с контролем зазоров и моментами.

Подбор деталей и последовательность установки

Определение комплектации деталей производится по идентификационным номерам двигателя и каталожным позициям производителя. Подобранные поршневые группы и кольца соответствуют номинальным размерам цилиндров после расточки. Подбор вкладышей осуществляется по размерам шейки коленвала после измерения износа. Выбор прокладок ГБЦ и уплотнений производится по посадочным поверхностям и толщине деформации. Порядок установки поршневых групп включает установку колец по рекомендованной ориентации, установка поршней в цилиндры через оправку, монтаж шатунных крышек по меткам. Вкладыши устанавливаются с гарантией зазора по замерам; торцевые зазоры и радиальные люфты фиксируются протоколом. Установка ГБЦ производится с применением моментных значений, указанным в регламенте, последовательность затяжки делится на этапы температурной адаптации. Заводская маркировка деталей сохраняется; новые крепежи применяются по спецификации.

Ремонт или замена головок блока цилиндров (ГБЦ)

Диагностика ГБЦ выполнена. Оценка трещин, деформаций и износа седел проведена. Подготовка к шлифовке и замене прокладок зафиксирована.

Диагностика клапанного механизма, шлифовка седел, замена прокладок

Осмотр привода клапанов производиться с фиксацией признаков износа. Измерение люфта толкателей и направляющих выполняется с применением индикаторов и микрометров. Определение трения клапанной пары проводится по динамической характеристике распределительного вала и по показателям давления в камерах при разных оборотах. Увеличение зазора или износ седел фиксируется в отчёте. Состояние седел оценивается по величине впадин, перекосов и износовых следов.

Шлифовка седел производится с применением оправок и алмазных паст по заданным углам. Контроль герметичности клапанов осуществляется методом вакуумирования или сжатым воздухом при заданном давлении. Прокладки направляющих и уплотнений подбираются по каталожным номерам. Замена прокладок документируется с указанием материала и толщины. Запрессовка и посадка деталей выполняется в температурном режиме, указанном для сплава. Протокол измерений и акт выполненных работ прилагаются.

Сборка двигателя

Сборка производится по регламенту производителя. Контроль за моментами затяжки, зазорами и совместимостью деталей. Применение чистых крепёжных элементов.

Контрольные операции при сборке и применение моментных усилий

Документирование этапов сборки двигателя 6.0 L W12 580 л.с. выполнено с указанием контрольных операций и нормативов моментных усилий. Приведение коленчатого вала и шатунных крышек к установочным размерам обеспечено маркировкой и соответствием техническим картам. Нанесение смазки на опорные поверхности регламентировано технологией. Обеспечение чистоты сопряжений оформлено протоколом приемки. Применение динамометрического ключа фиксируется с указанием номеров болтов и углов затяжки. Регистрация пробега и времени выдержки перед запуском внесена в отчёт; Контроль за торцевыми зазорами и предварительной прокруткой проводится по шагам, указанным в карте сборки, с фиксацией результатов в журнале работ.

Обкатка и начальная эксплуатация после ремонта

Обкатка проводится поэтапно: прогрев, холостой ход, повышенные обороты в диапазоне, контроль температуры и давления, запись параметров работы.

Режимы обкатки и контрольные проверки в первые часы работы

Обкатка выполняется поэтапно при восстановлении двигателя. Первичное прокручивание производится без нагрузок для проверки герметичности и циркуляции масла. Последующая эксплуатация в статическом режиме предусматривает поддержание оборотов в диапазоне 800-2000 об/мин в течение первых двух часов работы. Контроль давления масла ведётся при холодном и прогретом состоянии через штатный манометр и дополнительный измерительный прибор. Регистрация давления должна вестись каждые 15 минут с фиксацией динамики. При выявлении отклонений производится остановка и повторная диагностика масляной системы. Проверка температуры охлаждающей жидкости выполняется параллельно с контролем давления. Визуальный осмотр мест утечек и соединений осуществляется после каждого этапа обкатки. Фиксация всех показателей в ведомости обязательна для последующей оценки качества ремонта и принятия решения о допуске к штатной эксплуатации.

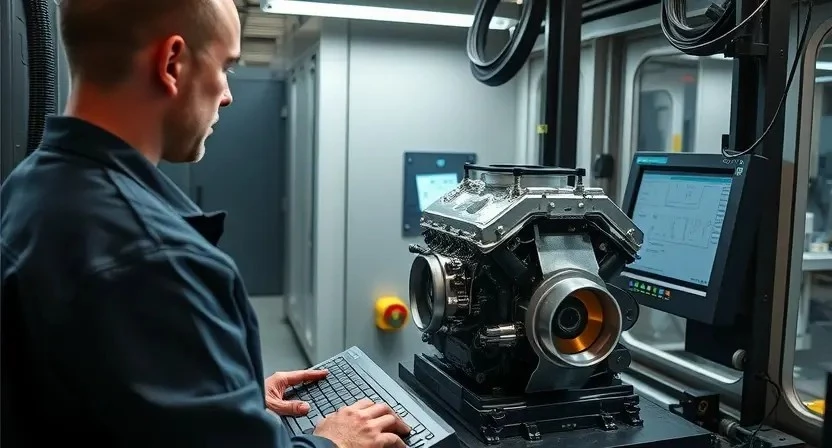

Финальная настройка и калибровка

Настройка системы впрыска производится по заводским картам. Адаптация ЭБУ выполняется после обкатки. Параметры фиксируются в протоколе.

Настройка системы впрыска, зажигания и адаптация ЭБУ

Настройка системы впрыска производится через специализированное диагностическое оборудование, совместимое с контроллером двигателя W12. Выполнение калибровки воздушно-топливной смеси производится в соответствии со спецификацией производителя. Параметры угла опережения зажигания адаптируются по сигналам датчиков положения коленвала и распределительных валов. Адаптация ЭБУ выполняется после восстановления механических узлов, с целью удаления ошибок адаптивных таблиц и записи актуальных параметров. Программное обновление модулей допускается при подтверждённой совместимости версий. Приведение параметров топливной системы и сети зажигания к нормативам фиксируется в акте работ. Ведение протокола калибровки и сохранение исходных файлов конфигурации обеспечиваются для последующего анализа. Испытание на стенде и контроль выбросов проводятся по установленной методике.

Документирование выполненных работ

Составление акта выполненных работ. Перечень заменённых деталей, измерений и итоговых параметров. Приложение диагностических отчётов и фотоматериалов.

Содержание отчета, перечень замененных частей и результаты измерений

Формирование отчета производится в структурированном виде. Заголовки подразделов включают: исходные данные автомобиля, идентификационные номера, пробег, регистрационные сведения. Описание проделанных операций оформляется списком с указанием этапов работ и применённых методик. Перечень заменённых деталей приводится таблицей с указанием наименования, номера детали, производителя, состояния старой детали и серийного номера новой. Измерения фиксируются отдельной секцией. Протоколы компрессии содержат значения по каждому цилиндру в килопаскалях и процентах отклонения от нормы. Давление масла приводится по контрольным точкам при холодном и рабочем режимах в барах. Сведения по шлифовке и расточке включают допуски и фактические замеры в миллиметрах. Результаты дефектовки представлены с указанием выявленных дефектов и принятых решений. Сбор данных сопровождается подписью и печатью исполнителя.
