Оказание услуги ремонта двигателя Audi RS7 4.0 V8 TFSI 600 л.с. включает диагностику, оценку состояния, замер компрессии и давление масла.
Описание объекта ремонта
Двигатель V8 4.0 TFSI, установленный на Audi RS7 2019–н.в., оснащён турбонаддувом и непосредственным впрыском топлива. Рабочий объём и конфигурация цилиндров предусматривают высокие нагрузки при пиковых оборотах. Конструкция включает алюминиевый блок, разъёмную головку с двумя распредвалами на ряд и гидрокомпенсаторы. Система смазки с масляным насосом повышенной производительности обеспечивает подачу к коренным и шатунным подшипникам. Электронная система управления двигателем регулирует форсунки и фазировку впускных механизмов. Категория работ охватывает демонтаж, дефектовку и восстановление деталей, требующих соблюдения заводских допусков и технологических карт.

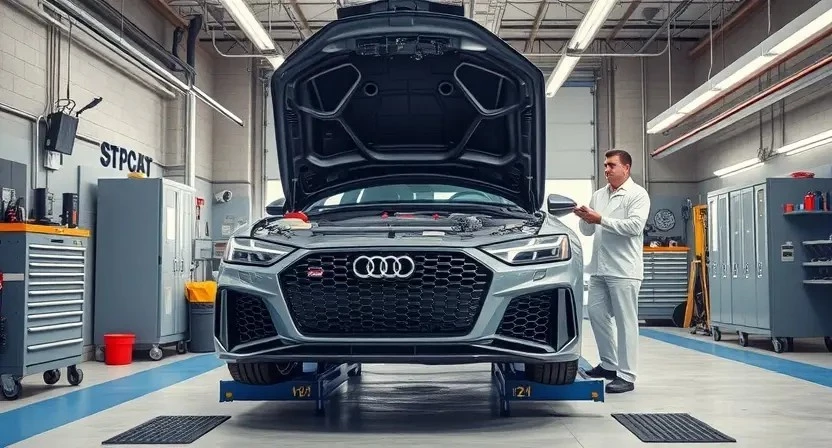

Предварительная визуальная оценка
Осмотр внешних элементов двигателя выполнен: обнаружены следы протечек, коррозионные поражения, механические деформации и следы перегрева в отдельных зонах.
Осмотр внешних признаков повреждений
Визуальный осмотр корпуса двигателя выполняется при поднятом автомобиле на подъемнике и при очищенной от загрязнений поверхности. Визуализация масляных потеков производится по стыкам крышек, сальников и прокладок; места протечек фиксируются фотографированием и маркировкой. Оценка состояния кожуха привода газораспределительного механизма проводится с целью обнаружения трещин и деформаций. Контроль состояния выпускного коллектора и турбинной подводки проводится на предмет трещин и следов нагара. Осмотр поддона картера выполняется с фиксацией вмятин и задиров. Проверка патрубков системы вентиляции картера производится для выявления трещин и ослаблений. Осмотр электрических разъемов и датчиков включает проверку целостности контактов и изоляции. Фиксация повреждений производится в отчете с указанием местоположения и приоритетности дальнейших работ.
Детальная диагностическая программа
Диагностика включает последовательное считывание кодов, проверку системы питания, измерение параметров работы форсунок и оценку состояния газораспределения.
Алгоритм выполнения диагностических процедур
Подготовка автомобиля к диагностике: установка на ровную поверхность, фиксация стояночного тормоза, отсоединение отрицательной клеммы батареи для исключения электрических помех. Снятие декоративных кожухов и доступа к компонентам двигателя производится для обеспечения свободного доступа к измерительным точкам.
Последовательность измерений определяется протоколом: считывание кодов неисправностей через диагностический разъём, проверка электропитания датчиков, измерение компрессии цилиндров с применением манометра, снятого с адаптером для свечного отвода, фиксация результатов в журнале. Давление масла измеряется в расчётной точке посредством манометра с диапазоном, соответствующим рабочему давлению системы, при прогретом двигателе на холостом ходу и при повышенных оборотах.
Запись полученных значений осуществляется в стандартной форме. Отклонения от нормативов вносятся в отчёт с указанием величины и вероятной причины. Принятие решения о дальнейших операциях производится на основании сопоставления данных с эталонными параметрами.

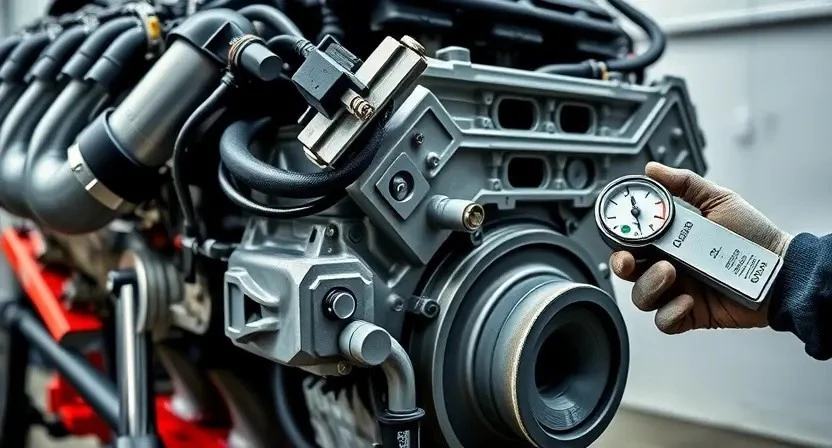

Измерение компрессии цилиндров
Подготовка двигателя к замеру: отключение зажигания, снятие катушек зажигания. Выполнение замера компрессии по цилиндрам с протоколированием.
Порядок подготовки и выполнения замера
Подготовка двигателя к измерению компрессии производится на холодном или прогретом до рабочего температурном диапазоне по регламенту производителя. Снятие высоковольтных проводов или катушек зажигания выполняется для исключения воспламенения. Система подачи топлива переводится в состояние отключения впрыска. Открытие дроссельной заслонки обеспечивается для облегчения проворачивания вала. Установка манометра проводится в свечное отверстие с применением переходников, обеспечивающих герметичность соединения.
Проворачивание осуществляется стартером при фиксированном положении дросселя и полностью закрытой системе впрыска топлива. Фиксация показаний манометра производится после достижения стабильного уровня давления. Повторный замер выполняется не менее трёх циклов на каждом цилиндре. Ведение протокола измерений осуществляется с указанием температурного состояния, номера цилиндра, полученного давления и времени проворачивания.

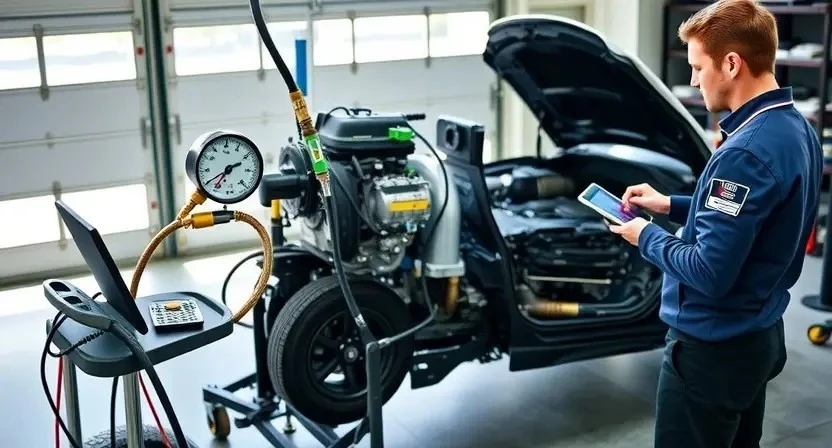

Измерение давления масла в системе
Измерение давления масла производится манометром на прогретом двигателе. Фиксация показаний при холостых и рабочих оборотах. Отклонение документируется.
Методика контроля и допустимые значения
Контроль давления масла выполняется манометром низкого и высокого диапазонов, подключаемым к масляному каналу после масляного фильтра. Замер производится на холодном и прогретом двигателе при фиксированных оборотах холостого хода и повышенных оборотах 3000 об/мин. Допустимые значения: холодный двигатель на холостых оборотах 0,8-1,2 бар; прогретый двигатель на холостых оборотах 1,0-1,6 бар; при 3000 об/мин 3,0-4,5 бар. Допуск расхождения между цилиндрами отсутствует для давления масла как параметра системы. Регистрация показаний производится в течение 30 секунд после стабилизации давления. Отклонение от указанных значений является основанием для дальнейшей диагностики масляной системы с последовательной проверкой насоса, редукционного клапана, масляного радиатора и магистралей.
Оценка результатов диагностики
Результаты диагностики сведены в протокол. Отклонения по компрессии и давлению масла сопоставлены с нормативами. Принятие решения основано на данных.
Критерии принятия решения о разборке
Анализ диагностических данных проводится по показателям компрессии, давления масла и наличию посторонних шумов. При расхождении значений компрессии свыше 15% между цилиндрами фиксируется признак износа поршневой группы или клапанного механизма. Давление масла ниже нормативного значения при рабочей частоте вращения двигателя расценивается как повышенный износ масляной системы или загрязнение каналов. Фиксация механических дефектов на магнитных пробах коленчатого вала или наличие металлической стружки в масляном фильтре свидетельствует о критическом износе вкладышей или шестерён газораспределительного механизма. Определение люфтов шатунных шеек и износ посадочных поверхностей превышающих допустимые значения по изделийной документации служит основанием для разборки. При дефектах уплотнений головки блока и значительных следах перегрева на внутренней поверхности блока цилиндров предусматривается разборка для контроля трещин и восстановления плоскостей. Результаты проверки ГБЦ, включающие деформацию плоскостей, износы седел клапанов и нарушение герметичности камер сгорания, учитываются как критерий демонтажа головки для проведения расточной и шлифовальных операций. Принятие решения фиксируется в отчёте с указанием измеренных величин и рекомендованных операций.
Снятие двигателя с автомобиля
Освободить пространство. Отключение электроцепей и магистралей. Демонтаж навесного оборудования. Подвесить двигатель траверсой. Снять силовой агрегат.
Пошаговая последовательность операций при демонтаже
Отключение аккумуляторной батареи выполняется первым действием. Слив моторного масла и охлаждающей жидкости производится в подготовленные резервуары. Демонтаж воздушного фильтра и впускного коллектора выполняется поочередно для обеспечения доступа к поверхностям обслуживания. Отсоединение топливных магистралей и электрических разъёмов производится с маркировкой каждой точки. Снятие охладителей и трубопроводов охлаждения производится для исключения повреждения при извлечении. Отсоединение выхлопной системы от выпускного коллектора производится на фланцах. Подвес двигателя к подъемному устройству осуществляется через штатные точки, при этом рама трансмиссии поддерживается грузоподъёмным оборудованием. Отсоединение коробки передач от двигателя производится после закрепления трансмиссии. Ограничение доступа пространства подкапотного отсека устраняется путем удаления облицовочных элементов. Снятие двигателя с опор производится медленным подъёмом с контролем положения. При перемещении двигателя к рабочему месту производится установка на монтажную тележку. Маркировка каждой снятой детали и упаковка выполняются немедленно.

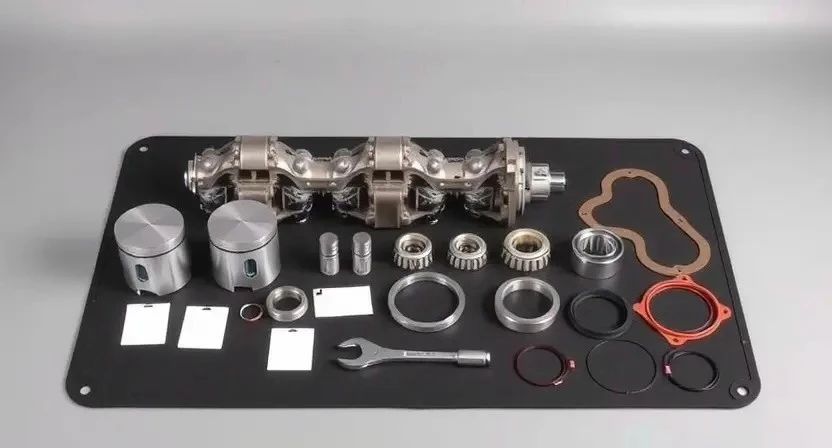

Разборка двигателя на составные части
Демонтаж узлов выполняется поэтапно. Маркировка компонентов проводится при снятии. Сборочные единицы укладываются по группам и расположению.
Маркировка и хранение снятых деталей
Идентификация снятых деталей производится посредством нанесения уникальных кодов и цифровых меток на каждую деталь с использованием стойких маркеров или лазерной гравировки. Упаковка выполняется по группам с выделением критичных компонентов: блок цилиндров, коленчатый вал, поршни, шатуны, головка блока цилиндров, масляный насос, турбокомпоненты. Для мелких элементов применяются пронумерованные контейнеры с вкладышами из немаркойшей и антистатическим материалом. Хранение организуется на стеллажах с разделением по стадиям обработки: исходное состояние, после дефектовки, после обработки, готовые к сборке. Каждая позиция сопровождается паспортной картой с указанием состояния, измерений и требуемых операций. Маркировочные бирки содержат штрихкод, радиальный номер партии и дату демонтажа. Этикетирование производится влагозащищенными бирками с указанием температуры хранения и допускаемой влажности. Для крупногабаритных узлов применяются защитные чехлы и пакеты с влагопоглотителем. При хранении обеспечивается исключение контакта металлоконструкций для предотвращения механических повреждений. Расстановка на местах хранения выполняется с учётом веса и габаритов, чтобы исключить деформацию деталей. Для ответственных компонентов фиксируются места установки на станке и направление монтажа, что сохраняется в паспортной карте. Контроль наличия и соответствия деталей осуществляется путем сверки штрихкодов с базой данных перед выдачей на сборку.

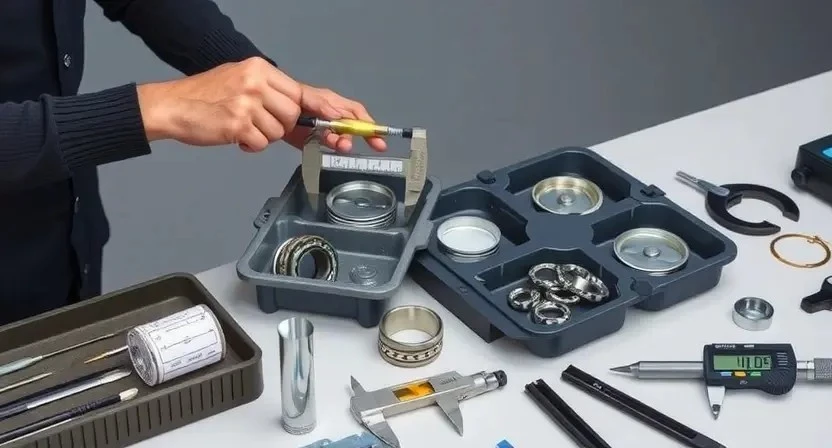

Дефектовка компонентов
Проведение дефектовки двигателя включает измерение износа шатунов, шеек, цилиндров; оценка трещин, коррозии, геометрии; документирование результатов.
Методы контроля состояния блоков и деталей
Визуальная оценка поверхности блока цилиндров и головки выполняется при освещении не менее 1000 люкс. Детализация дефектов фиксируется фотопротоколом. Измерение геометрии плоскостей производится индикатором и микрометром с дискретностью 0,01 мм, при выявлении отклонений производится запись данных в журнал. Контроль трещин осуществляется магнитопорошковым или ультразвуковым методом в зависимости от материала детали. Контроль размеров внутренних поверхностей осуществляется калиброванными щупами и расточными оправками. Измерение биения шеек коленвала проводится на станке с опорой по базовым плоскостям и регистрируется в документации. Испытание на герметичность камер сгорания проводится компрессометром и дымогенератором. Контроль состояния поршней и колец производится измерением зазоров и натурным сопоставлением с эталонами; результаты заносятся в карту дефектов.
Шлифовка коленчатого вала
Шлифование шеек коленвала производится на станке. Контроль биения и диаметра выполняеться измерительными приборами. Допуски восстановлены.
Технология восстановления шеек и допуски
Подготовка коленчатого вала к шлифовке выполняется очисткой от нагара и дефектов поверхности при использовании абразивных средств с контролем шероховатости. Замеры диаметров шеек производятся микрометрами и индикаторными приборами с точностью до 0,01 мм. Определение износа производится сравнением с заводскими номиналами и ремонтными размерами. Шлифовка производится на специализированных станках с использованием балансировочных приспособлений. Остаточная овальность обязана соответствовать значению не более 0,01 мм. Посадочные поверхности под вкладыши после обработки подвергаются хонингованию для обеспечения адекватной масляной пленки. Контроль биения выполняется индикатором часового типа; предел допуска ⸺ 0,03 мм. Замер твердости шеек выполняется твердомером; отклонение от нормативов подлежит фиксации в отчёте. Маркировка ремонтных размеров наносится на торце вала в соответствии с принятыми стандартами.

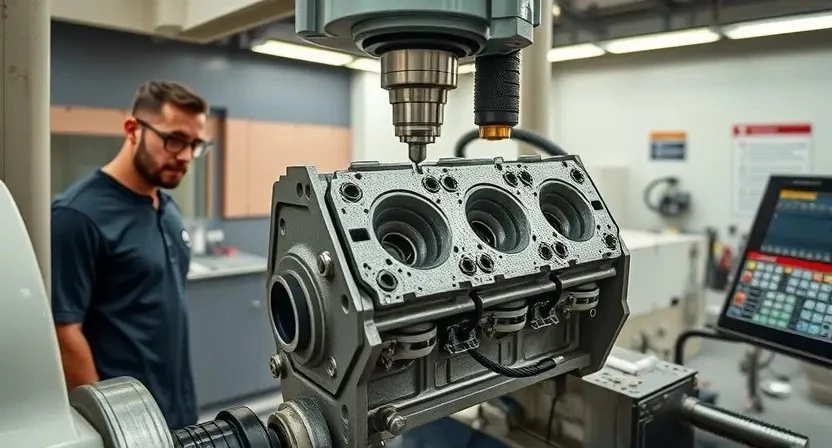

Расточка блока цилиндров
Расточка блока производится на станке с цифровым управлением. Задать диаметр, шаг резца, режим резания, выполнить замер круглости и конусности.
Технологические параметры и контроль геометрии
Установить контроль геометрии блока цилиндров и головки посредством специализированного оборудования. Измерение плоскостности поверхности головки выполняется оптическим или индукционным способом с точностью до 0,01 мм. Контроль цилиндрической формы стенок блока производится цилиндрометром и микрометром; допуск на овальность и конусность указывается в технической документации производителя. Измерение биения коленчатого вала выполняется на оправке с индикатором часового типа, величина биения не должна превышать установленных значений. Контроль соосности постелей коренных подшипников производится профильным шаблоном и измерительными приборами. Замер выработки и ступенчатости шеек осуществляется роликом и микрометром. Проверка параллельности плоскостей опорных поверхностей выполняется треугольной линейкой с применением щупов; зазор щупов регламентирован. Измерение диаметра цилиндров производится толщиномером и нутромером; сопоставление с размерами поршней и комплектов поршневых колец выполняется по каталожным значениям. Испытание герметичности камер сгорания производится индикаторным методом на стенде со сжимаемой средой. Документирование результатов замеров оформляется в отчётной ведомости с указанием инструментов, погрешностей и нормативов.
Замена поршней и поршневых колец
Подбор поршней по диаметру и форме рабочей поверхности. Замена колец с контролем зазорного пространства. Обработка фасок и смазка перед сборкой.
Подбор комплектующих и критерии совместимости
Подбор комплекта поршней и колец производится по внутреннему диаметру цилиндров после расточки. Соответствие обозначений, размеров и материала указывается производителем двигателя. Подбор шатунных и коренных вкладышей основывается на замерах шейки коленчатого вала после шлифовки и на размере отверстий в блоке. Совместимость головки блока цилиндров и блока контролируется по серийным номерам и посадочным размерам. Применение прокладок обеспечивается по толщине и материалу с тепловыми характеристиками, указанными в заводской документации. Маслосъемные кольца подбираются по диаметру и типу покрытия. Фильтрующие элементы и уплотнения подбираются по номерам каталога. Поршневые пальцы и стопорные кольца подготавливаются по посадочным размерам. Балансировка коленвала выполняется с учётом массы новых деталей.
Замена шатунных и коренных вкладышей
Замена вкладышей производится по результатам дефектовки. Подбор размеров осуществляется по паспорту двигателя. Установка выполняется с контролем зазоров.
Требования к посадкам и моментам затяжки
Определение посадочных размеров и моментов затяжки выполнено в соответствии с заводскими спецификациями на двигатель Audi RS7 4.0 V8 TFSI 600 л.с. Посадки шатунных и коренных вкладышей заданы по номинальным величинам и предельным отклонениям; контроль диаметра шейки коленвала производится до установки вкладышей. Посадка поршневых пальцев и втулок поршней указана по допускам на зазор. Моменты затяжки болтов коренных крышек и шатунных болтов заданы в несколько этапов с использованием динамометрического ключа и углового контроля. Фазовая последовательность затяжки головки блока цилиндров описана через предварительный момент и окончательное угловое вращение с указанием повторных циклов после охлаждения. Контроль усилий соединений производится измерителем крутящего момента; фиксация данных в паспорте ремонта обязательна. Допуски на торцевую посадку и биение фиксируются в протоколе; при несоответствии допусков предусмотрена повторная обработка посадочных поверхностей. Применение смазки на резьбу и контроль состояния крепежа отражены в технологической карте.
Ремонт или замена головки блока цилиндров
Дефектовка ГБЦ проводится. Плоскости подвергаются проверке. Валковая поверхность шлифуется при износе. Замена клапанов при деформации производится.
Контроль плоскостей, проверка клапанного механизма
Проверка плоскостей головки блока цилиндров производится при температуре окружающей среды, обеспечивающей стабильность измерений. Поверхности очищаются от продуктов герметизации и отложений. Плоскость головки обследуется щупом и поверочной линейкой с длиной не менее длины рабочей зоны. Допуск деформации поверхности указан в нормативной документации двигателя. При превышении допуска планирование поверхности фиксируется как необходимая операция.
Проверка седел клапанов и фасок клапанов проводится в цилиндровом узле на притирочной пасте и микрометром. Измерение натяга направляющих выполняется измерителем внутреннего диаметра. Результаты сопоставляются с заводскими требованиями. Измерение зазоров в приводе клапанов производится плоскопараметрическим методом. Регистрация полученных значений в протоколе обязательна для решения о ремонте или замене компонентов.

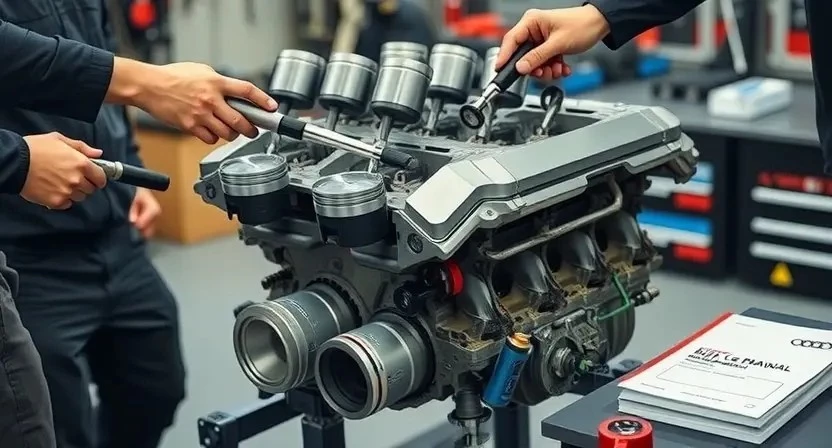

Сборка двигателя и окончательная регулировка
Сборка производится по каталогу. Контроль моментов затяжки. Настройка фаз газораспределения и углов опережения зажигания производится стендовыми методами.
Последовательность сборочных операций и настройки
Сборка проводится по этапам с соблюдением технологической дисциплины. Подготовка включает очистку сопрягаемых поверхностей и проверку наличия маркировок.
Установка коленчатого вала выполняется с применением оправок для центровки; вкладыши устанавливаются по маркировке, момент затяжки выполняется в несколько стадий с контролем углов. Шатунные крышки монтируются с учётом направлений, зазоры замеряются индикатором; при несоответствии производится корректировка подбором вкладышей.
Установка поршней и колец производится по очередности, кольца ориентируются по монтажной метке; обрезиненные участки не допускаются к скольжению по цилиндру. Натяжение приводных ремней и цепей определяется согласно спецификации, фаза газораспределения фиксируется инструментом блокировки распредвалов.
Головка блока устанавливается с новой прокладкой и моментами затяжки по шагам; клапаны регулировке подлежат согласно заводским параметрам, гидрокомпенсаторы контролю подлежат по люфту. Масляная система собирается с заменой фильтров и прокладок; система смазки заполняется указанным маслом, вентиляция картера соединяется без протечек. Контрольные операции включают измерение давления масла на холостом ходу и при повышенных оборотах, а также замер компрессии после обкатки на холостом ходу. Настройка системы управления производится через диагностический интерфейс с записью адаптаций в память блока управления.
Обкатка двигателя после ремонта
Обкатка производится поэтапно: прогрев, щадящие режимы, постепенное увеличение нагрузки, контроль давления и температуры, фиксация расхода масла.
Программа обкаточных режимов и контрольных измерений
Проведение обкатки двигателя производится по этапам с фиксированием параметров. Начальный этап включает прогрев до рабочей температуры в режиме холостого хода с контролем давления масла и температуры охлаждающей жидкости. Затем выполняется серия ускорений с удержанием оборотов ниже 3000 об/мин для адаптации масляной системы и притирки поршневых колец. После этого предусмотрены интервалы эксплуатации при средних нагрузках для стабильного распределения смазки по вкладышам.
Контрольные измерения выполняются на каждом этапе. Замеры давления масла фиксируются манометром с точностью ±0,1 бар. Измерение компрессии проводится после 100 км пробега для оценки приработки колец. Фиксируются значения расхода топлива, дымности выхлопа и уровня вибраций. Регистрация результатов производится в сервисном журнале с указанием пробега и времени работы. Окончательная проверка включает тестовый прогон с анализом динамики разгона и повторной проверкой давлений.
Финальная проверка работоспособности и сдача в эксплуатацию
Испытания двигателя выполнены. Протокол испытаний составлен. Исправность систем подтверждена. Передача в эксплуатацию оформлена документально.
Протокол испытаний и документирование проведённых работ
Оформление протокола проведения испытаний двигателя Audi RS7 4.0 V8 TFSI 600 л.с. производится по регламентированной форме. Включение разделов: идентификация агрегата, начальные показания, перечень выполненных диагностических процедур, результаты измерений компрессии по цилиндрам, показания давления масла при различных режимах, данные по допускам и отклонениям. Фиксация выявленных дефектов с указанием местоположения и степени износа. Приложение фотографий в высоком разрешении и скан-копий приборных журналов.
Ведомость расходных материалов и заменённых узлов оформляется отдельно. Указание номеров деталей, производителей, серийных кодов, километража при сдаче и приёмке. Отчёт о проведённых регулировках и обкаточных режимах с временными метками и измерениями температур. Подписи специалистов и штампы сервисной организации проставляются в конце документа.
