Описание услуги представлено перечнем операций: диагностика, оценка состояния, измерения, демонтаж, разборка, дефектовка, обработка, сборка, обкатка․

Описание услуги

Оказание комплексного ремонта двигателя Cadillac CTS 2․0 Turbo 268 л․с․ (2008–2013) предусматривает последовательное выполнение диагностических и восстановительных операций, направленных на возвращение рабочего состояния агрегата․ Диагностика включает считывание кодов, анализ параметров работы систем управления и оценку состояния компонентов без демонтажа․ Измерения компрессии и давления масла проводятся с применением поверенных приборов при установленной процедуре замеров․ Демонтаж двигателя выполняется с маркировкой соединений и креплений перед разборкой․ Разборка агрегата проводится по технологической карте с разделением узлов на сборочные группы․ Дефектовка производится с документированием износа и повреждений, с фиксацией размеров и предельных величин․ Обработка блоков и головки блока проводится в специализированных станках по заданным допускам․ Расточка цилиндров производится с обеспечением соосности и определением гильзирования при необходимости․ Подбор поршней осуществляется по измеренным размерам и термическим параметрам; монтаж вкладышей и поршневых колец выполняется с контролем зазоров и крутящимся моментом крепления․ Шлифовка поверхности ГБЦ производится с протоколированием снятого материала и проверкой плоскостности․ Сборка агрегата проводится в чистой зоне с применением новых уплотнительных элементов и соблюдением моментных характеристик․ Обкатка двигателя реализуется в режиме поэтапной нагрузки и регистрации параметров работы управления․ Настройка производится через адаптацию ECU и контрольные измерения рабочих величин․ Документирование работ включает акт выполненных операций и рекомендации по эксплуатации после ремонта․

Общие сведения о двигателе

Описание двигателя: 2․0 Turbo, 268 л․с․, бензиновый, турбонаддув, четырёхцилиндровый, прямой впрыск, год выпуска 2008–2013․

Технические характеристики

Двигатель описывается как бензиновый 2․0 с турбонаддувом, рабочий объем 1998 см3, мощность 268 л․с․ при указанном диапазоне оборотов, момент крутящий заявлен в заводской документации․ Конфигурация цилиндров рядная, число цилиндров четыре․ Система газораспределения с двойным верхним распределительным валом, наличие фазовращателей допускаеться․ Система питания, непосредственный впрыск топлива․ Привод газораспределения цепной․ Система наддува использует промежуточное охлаждение воздуха․ Охлаждение, жидкостное с вынесенным радиатором․ Масляная система с давлением, регулируемым клапаном, объем картера по спецификации․ Материалы поршней и вкладышей стандартизированы по допускам․

Подготовка к работе

Подготовка включает проверку инструментов, обеспечение рабочих материалов, подготовка подъемного оборудования, маркировку деталей и средств защиты․

Организация рабочего места

Организация рабочего места включает выделение зоны для двигателя и инструментов, маркировку компонентов и обеспечение безопасного хранения снятых узлов․ Пространство размечено для перемещения подъемного оборудования и тележек, навесное освещение настроено на рабочую поверхность․ Контейнеры помечены для крепежа, прокладок, мелких деталей․ Стеллажи рассчитаны на вес блоков и головок, поддоны применены для жидкостей․ Этикетирование выполняется с указанием позиции и даты․ Документация доступна в печатном и электронном виде․

Средства измерения размещены в чистой зоне, калибровка подтверждена протоколом․ Оборудование для шлифовки установлено на виброизолированном основании․ Маслобензостойкая поверхность предусмотрена под демонтажные операции․

Приемка автомобиля

Фиксация данных производится: VIN, пробег, история ремонтов․ Оформление заказа-наряда․ Протокол осмотра составлен и подписан․

Фиксация данных и документация

Фиксация входных параметров производится до начала работ․ Регистрация идентификационных данных автомобиля, VIN, модификации двигателя и пробег в бумажном и электронном носителе․ Результаты первичной диагностики вносятся в журнал с указанием кодов неисправностей и времени снятия показаний․ Измерения компрессии и давления масла документируются таблицами с указанием цилиндра, величины и единицы измерения․ Фотофиксация сильных дефектов выполняется с привязкой к позиции детали и порядковому номеру операции․ Акт приемки содержит перечень выполненных замеров, применённых инструментов и использованных расходных материалов, с подписью ответственного специалиста и датой․ Карта работ обновляется по мере проведения каждого этапа ремонта, фиксируя заменённые детали и номера партий․ Хранение документов организуется в архиве сервисной документации с присвоением уникального номера заявки․

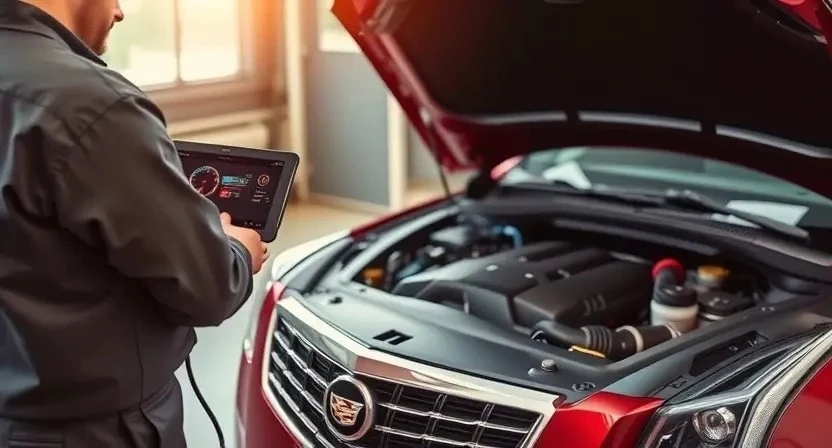

Диагностика системы управления двигателем

Считывание кодов неисправностей выполнено․ Анализ данных электронных блоков проведён․ Замеры датчиков и актуаторов зафиксированы․

Считывание и анализ кодов неисправностей

Считывание кодов неисправностей производится специализированным сканером, совместимым с контроллером управления двигателем Cadillac CTS 2․0 Turbo 2008-2013․ Данные журналируются в формате, обеспечивающем последующий анализ причин․ Считывание включает диагностические коды постоянного и временного характера, параметры рабочих циклов, сохранённые значения параметров датчиков․ Анализ кодов осуществляется по таблицам производителя и сопоставляется с текущими параметрами сигнала․ При расшифровке фиксируются коды, временные метки, частота срабатываний и условия появления․ Ошибки классифицируются по степени влияния на работоспособность двигателя․ Выявленные коды сопоставляются с визуальными признаками и замерами․ Формируется отчёт с перечнем активных и исторических ошибок, указанием связанных систем и рекомендуемыми объёмами дальнейшей диагностики․

Визуальный осмотр и оценка состояния

Осмотр наружных узлов двигателя выполнен: визуальная оценка корпуса, турбокомпрессора, патрубков, уплотнений и крепежа; зафиксированы дефекты․

Осмотр наружных и доступных компонентов

Визуальный осмотр выполнен с фокусом на коррозию, трещины, следы утечек и повреждения соединений․ Крышка маслозаливной горловины, впускной коллектор, патрубки и шланги подвергнуты оценке на наличие растрескиваний и уплотнений․ Электрические разъемы и датчики осмотрены на целостность контактов и изоляции․ Режимы работы турбокомпрессора оценены по внешним признакам: масляные потеки, люфт валов, дефекты корпуса․ Состояние ремней и натяжителей проверено по износу и деформации․ Крепежные элементы отмечены по затяжке и коррозии․ Сливные и заливные пробки визуализированы на предмет герметичности․ Фиксация результатов произведена в форме отчета с фотографиями и измерениями․

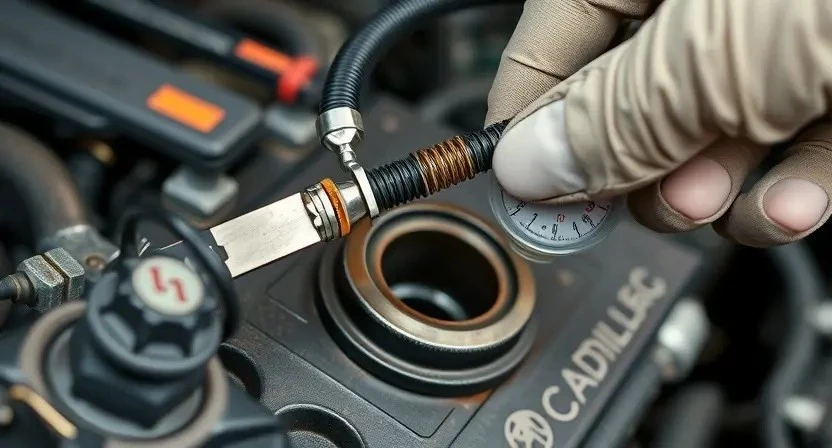

Измерение компрессии

Измерение компрессии производится с использованием манометра․ Поршневые кольца проверяются по показаниям․ Фиксация результатов в журнале․

Методика и контрольные значения

Измерение компрессии производится с применением манометра с плавной шкалой․ Подготовка включает прогрев до рабочей температуры, отключение системы впрыска и зажигания, обеспечение свободного проворачивания коленвала․ Для двигателя 2․0 Turbo установлено контрольное значение компрессии в диапазоне 10,5–13,5 бар․ Разница между цилиндрами допускается до 1,0 бар․ Измерение выполняется при полном открытии дросселя и фиксации показаний после пяти оборотов стартера․

Измерение давления масла осуществляется манометром через штатный датчик․ Давление холостого хода при прогретом моторе должно составлять 0,8–1,2 бар․ Давление при 3000 об/мин должно находиться в пределах 3,0–4,5 бар․ Допустимое падение давления после остановки двигателя за 30 секунд не более 0,2 бар․ Отклонения фиксируются в акте и сопровождаются рекомендациями по дальнейшим исследовательским операциям․

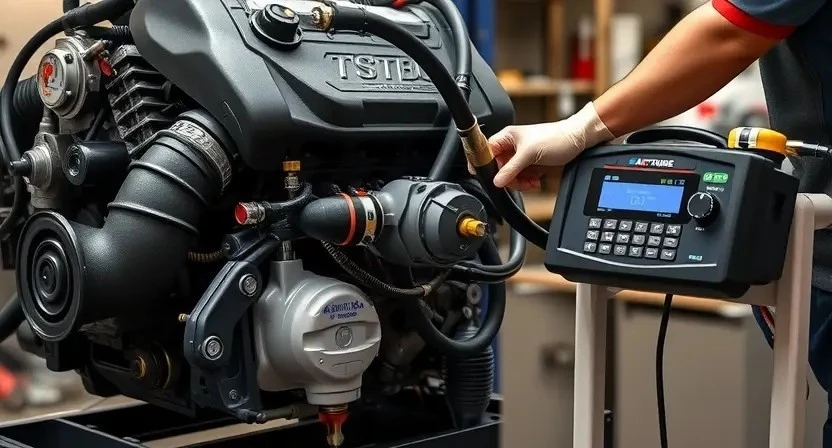

Измерение давления масла

Измерение давления производится манометром на холодном и рабочем моторе․ Фиксация показаний по оборотам и нагрузке, сравнение с эталоном․

Порядок измерений и интерпретация результатов

Измерение давления масла выполняется при прогретом двигателе на холостом и повышенных оборотах․ Подключение манометра производится к штатному месту датчика давления․ Фиксация показаний проводится через стабилизацию значения в течение 30–60 с․ Сравнение результатов производится с заводскими нормативами для модели 2․0 Turbo 268 л․с․ (2008–2013)․ Отклонение в сторону пониженного давления указывает на износ масляного насоса, увеличенные зазоры в коренных и шатунных вкладышах, загрязнение масляных каналов․ Повышенное давление трактуется как забитый масляный фильтр или неисправность регулятора давления․ Документирование результатов выполняется с указанием температуры масла, оборотов и применённого оборудования․

Принятие решения о дальнейших работах

Оценка данных диагностики и измерений выполнена․ На основе полученных значений определена стратегия ремонта: частичный или капитальный․

Критерии для демонтажа двигателя

Фиксация критического снижения компрессии по каждому цилиндру, превышение дифференциала между цилиндрами более 20% от нормативного значения, рассматривается как основание для демонтажа агрегата․ Регистрация падения давления масла ниже допустимой величины при рабочем режиме двигателя с учетом поправок на температуру и вязкость масла приводит к решению о разборке․ Выявление посторонних металлических фрагментов в масляной системе, наличие глубоких рисок или задиров на вкладышах и шейках коленвала рассматривается как гарантирующий признак необходимости снятия; Наличие трещин в блоке цилиндров, разрушение гильз или деформация самого блока фиксируется как прямое показание к демонтажу для дальнейшей дефектовки и восстановления․ Зафиксированные посторонние шумы при различных режимах работы, сопровождаемые изменением показаний компрессии и давления, учитываются при принятии решения․ Контрольные измерения снимаются в протокол с указанием значений, условий замеров, примененного оборудования и идентификации автомобиля․ На основании данных протокола формируется перечень последующих операций по разборке и ремонту․

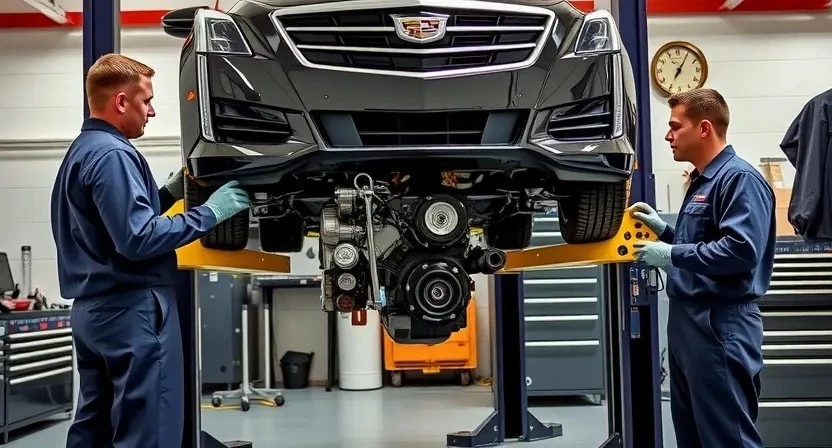

Снятие двигателя

Демонтаж двигателя производится по этапам: отсоединение коммуникаций, слив жидкостей, маркировка разъемов, подъем агрегата краном, размещение на опоре․

Последовательность демонтажных операций

Операции перечислены в формате последовательности для двигателя Cadillac CTS 2․0 Turbo 268 л․с․ (2008–2013)․ Сброс электропитания и разряд аккумуляторной батареи выполняется перед началом работ․ Демонтаж воздуховодов и впускной системы производится с маркировкой узлов для последующей сборки․ Отсоединение топливных магистралей и слив топлива осуществляется с применением ёмкостей для утилизации․ Снятие элементов выхлопной системы производится с фиксацией состояния фланцев․ Отсоединение электропроводки и разъёмов выполняется с пометкой․ Снятие вспомогательных агрегатов производится с последовательной маркировкой болтов․ Слив охлаждающей жидкости и отсоединение радиатора проводятся при температуре ниже рабочей․ Отсоединение системы смазки и слив масла производится в подготовленной ёмкости․ Демонтаж навесных коробок и кронштейнов осуществляется с использованием подъёмного оборудования․ Снятие двигателя с опор производится посредством траверсы при балансировке․ Обрезка резиновых креплений заменяется при наличии повреждений․ Перемещение двигателя в зону разборки осуществляется на подставке с амортизацией․

Разборка агрегата

Демонтаж узлов выполнен по этапам․ Маркировка деталей произведена․ Хранение элементов организовано по видам и местам хранения․

Разделение узлов и маркировка деталей

Разделение узлов производится после фиксации состояния и фотографирования сборки․ Коллектор, крышка газораспределения, топливные магистрали и опоры демонтируются по очереди․ Каждой операции присваивается номер по журналу операций․ Компоненты маркируются цветовой кодировкой и цифровыми метками на фоне деталей․ Маркировка наносится на видимые поверхности, избегая контакта с рабочими фасками и резьбовыми соединениями․ Контейнеры для мелких изделий промаркированы с идентификатором позиции и датой снятия․ Упаковка комплектуется перечнем входящих элементов и указанием состояния поверхностей․ Протоколы внесены в общий реестр ремонта․

Дефектовка компонентов

Осмотр компонентов выполнен по техническим критериям․ Замеры износа, контроль геометрии, оценка ремонтопригодности и фиксация результатов в акте․

Осмотр и замер износа деталей

Визуальный осмотр применяется к поршням, шатунным шейкам, коренным опорам и поверхностям цилиндров․ Повреждения фиксируются фотоматериалом и вносятся в акт дефектовки․ Измерение диаметра цилиндров производится нутромером с калибровкой по таблице допусков․ Контроль конусности и овальности выполняется в трех плоскостях․ Замер зазора между шатуном и шейкой коленвала проводится микрометрией и щупами; результаты сверяются с эталонными значениями․ Измерение биения шатунного пальца и состояние фасок фиксируются․ Износ поршневых канавок и эрозия маслоприемников подлежат инструментальной оценке․ Измерение твердости поверхности производится по шкале Роквелла при сомнении в прочности․ Результаты заносятся в таблицу с указанием предельных значений и рекомендацией по допуску к восстановлению или замене․

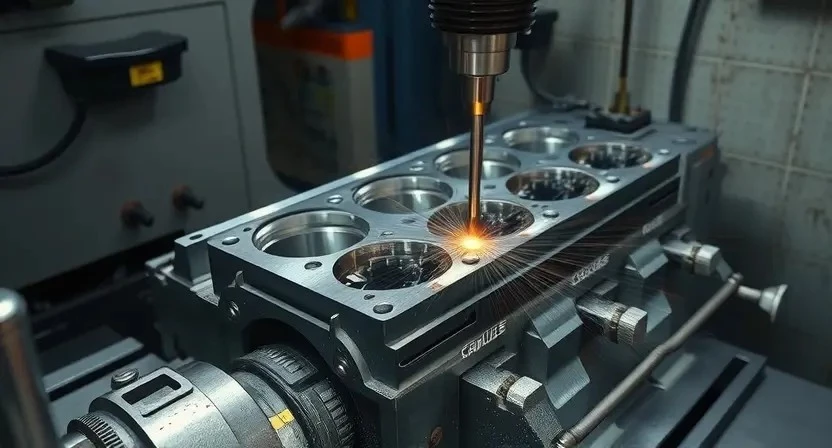

Шлифовка и обработка блоков

Шлифовка поверхности блока цилиндров выполняется с контролем плоскостности; допуск по кривизне указан в технологической карте․

Технология шлифовки поверхности посадочных мест

Подготовка поверхности блокировки производится очисткой от остатков герметика и загрязнений․ Контроль плоскостности выполняется измерительным прибором с шагом снятия замера не более 100 мм․ Обнаружение уступов и задиров фиксируется протоколом дефектовки․ Выбор абразивного состава определяется материалом блока и глубиной повреждений․ Установка блока на приспособление производится с точной центровкой и фиксацией по направляющим․ Ход шлифовального инструмента задается по величине снятия материала, измеряемой микрометром․ Шероховатость поверхности отслеживается при каждом проходе․ Очистка от абразивной пыли выполняется продувкой и обезжириванием․ Регистрация параметров обработки в эксплуатационной карточке обязательна․

Расточка цилиндров

Расточка проводится с контролем размеров․ Размеры и допуски фиксируются; Поверхность доводится до чистоты, допускается хонингование․

Допуски и параметры обработки

Установлены контрольные величины для расточки цилиндров: диаметр после обработки 86,01–86,03 мм; овальность не более 0,02 мм; конусность по длине не более 0,03 мм․ Конусность и овальность оцениваются по трём уровням по длине․ Шероховатость поверхности после расточки и хонингования допускается Ra 0,4–0,8 мкм․ Допуск посадочных мест под вкладыши коленвала после шлифовки: диаметр шеек +0,00–+0,02 мм относительно номинала․ Параметры натяга поршневых колец при установке: зазор в канавке 0,10–0,25 мм; торцовый зазор колец в цилиндре 0,20–0,45 мм․ Допуск притирки седел клапанов к ГБЦ: утрата материала не более 0,3 мм․ Температурный зазор при сборке коленвала со вкладышами фиксируется измерением при 20 °C․

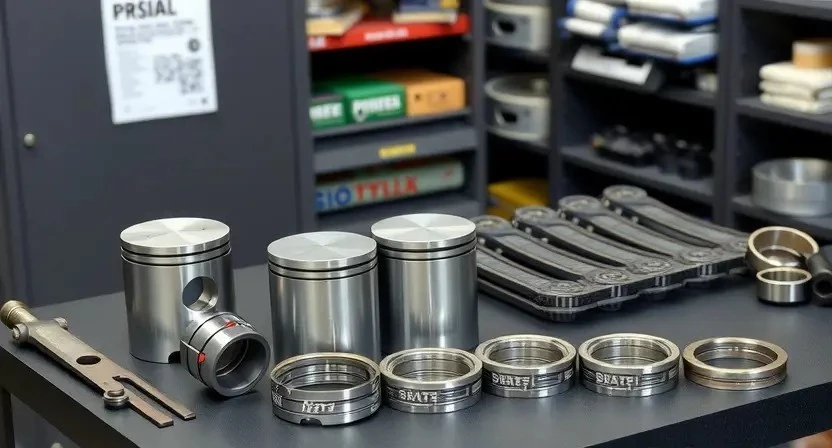

Подбор и замена поршней

Подбор осуществляется по размерному ряду и маркировке․ Монтаж выполняется с контролем за зазором и цилиндровой посадкой․

Критерии выбора и монтажные правила

Подбор поршней производится по диаметру расточки цилиндров и по допуску производителя․ Допуск диаметра сверяется с табличными значениями для модели двигателя․ Выбор вкладышей осуществляется по классу износа коленвала и по толщине ремонтной партии․ Кольца подбираются по профилю канавок и по внешнему диаметру поршня․ Прокладка головки блока определяется материалом и толщиной, соответствующими рабочему объему и компрессии․

Монтаж выполняется в контролируемой температурной среде․ Очистка сопряженных поверхностей производится перед установкой․ Моменты затяжки болтов указываются в спецификации․ Переход на ремонтные размеры фиксируется в документации․

Замена вкладышей коленвала

Демонтаж коленвала выполнен․ Подбор вкладышей по размерам․ Установление зазоров замерено․ Сборка произведена с крутящим моментом․

Контроль за зазором и факторы износа

Предмет контроля ⎻ вкладыши коленвала и зазор между шатуном и валом․ Измерение зазора производится микрометрическими методами с применением щупов и нутромеров․ Значение зазора фиксируется в паспорте работ․ Износ определяется по масляному давлению, люфту и следам износа на поверхности вкладышей․ При значениях зазора, превышающих установленные пределы, отмечается необходимость замены вкладышей или расточки шейки коленвала․ Причинами увеличения зазора признаются недостаточная смазка, загрязнение масла и перегрев․ Регистрация результатов осуществляется в диагностическом листе․ Контроль износа поршневых колец проводится отдельно по наружному диаметру и боковому зазору, отражение результатов производится в отчёте․

Замена поршневых колец

Демонтаж поршней выполнен․ Замена колец производится с контролем зазорных параметров, промывка канавок и смазка перед сборкой проводится․

Порядок установки и проверка компрессии после замены

Установка поршней и колец производится по маркировке и посадочным размерам․ Монтажная глубина юбки и направление поршня фиксируются в соответствии с чертежами․ Кольца устанавливаются с равномерным смещением замковых зазоров по окружности․ Шатуны и вкладыши монтируются с контролем осевого зазора и предварительным смазыванием рабочей поверхности․ Момент затяжки болтов коленвала и головки выполняется по таблице моментов с использованием динамометрического ключа․

После сборки проводятся измерения компрессии в каждом цилиндре при равномерном положении дросселя и отключенной системе зажигания․ Показатели сравниваются с контрольными значениями производителя; расхождения фиксируются в отчете․ При выявлении отклонений производится повторная дефектовка уплотнений, поршней и седел клапанов․

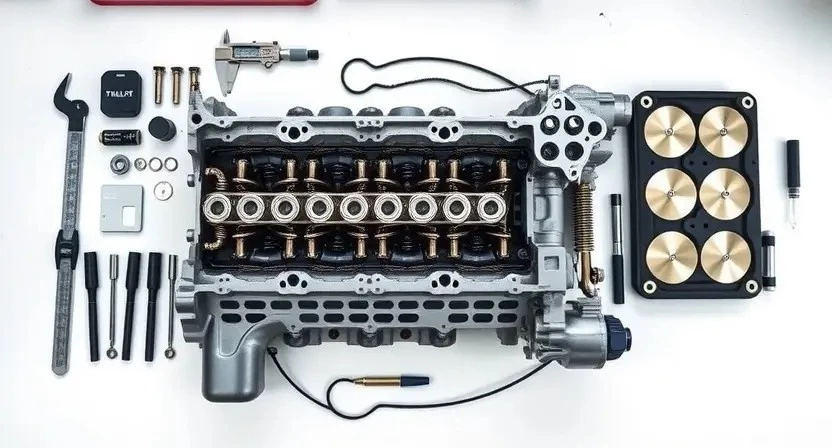

Работа с головкой блока цилиндров

Осмотр ГБЦ выполнен: шлифовка поверхности, проверка резьбы, замена прокладки․ Контроль притирки клапанов произведён․

Шлифовка, проверка резьбы и замена прокладки

Шлифовка поверхности головки блока цилиндров производится для восстановления плоскостности посадочных мест и обеспечения герметичности сопряжения с блоком цилиндров․ Обработка выполняется на плоскошлифовальном станке с использованием контрольных щупов и индикаторов параллельности․ Контроль плоскостности производится по четырем опорным точкам с допуском, указанным в технической документации двигателя․ Резьбовые отверстия под шпильки и болты подвергаются визуальной оценке и измерению калибр-пробками․ Резьба, не соответствующая номиналу, подлежит восстановлению методом нарезки или установкой ремонтных втулок․ Замена прокладки головки блока производится с применением оригинальных или сертифицированных аналогов․ Монтаж прокладки выполняется в условиях чистоты и контролируемой температуры․ Затяжка крепежных элементов производится в соответствии с моментами и последовательностью, установленными производителем, с использованием динамометрического ключа и контроля остаточного усилия после предварительной выдержки․ Проверка герметичности осуществляется методом опрессовки камер охлаждения и давления масла с фиксацией результатов в акте выполненных работ․

Сборка двигателя

Сборка производится по контрольным размерам, крутящие моменты болтов установлены, зазоры кинематических пар измерены, смазка нанесена․

Точность сборочных операций и контрольные моменты

Контроль точности сборки двигателя производится через измерение допустимых размеров и зазоров․ Допуски коренных и шатунных вкладышей сопоставлены с заводскими данными․ Контроль осевого люфта коленвала выполняется измерением щупом․ Контроль моментных характеристик крепежа обеспечивается применением динамометрического инструмента с протоколом․ Контроль прилегания прокладки головки блока осуществляется посредством равномерного распределения прижима и измерения плоскостности․ Контроль зазора поршневых колец реализуется по расчетной величине․ Контроль валов и шпоночных соединений проводится путем измерений радиального биения․ Контроль герметичности системы проводится после сборки испытанием под давлением․

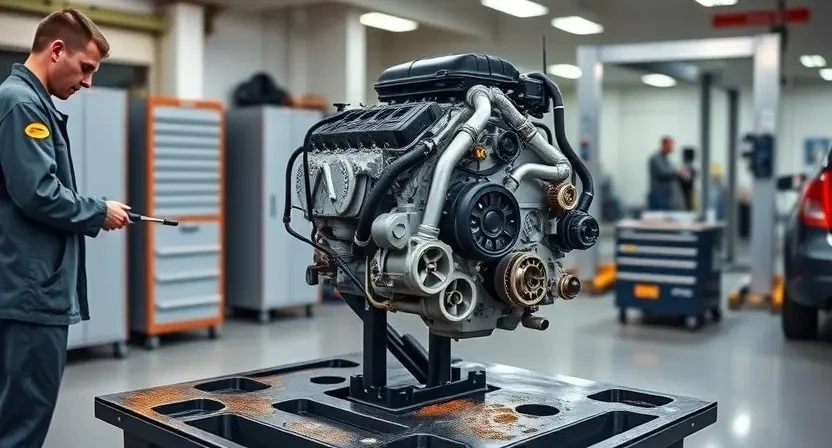

Монтаж и установка двигателя

Установка двигателя производится по последовательности: позиционирование, крепление на опорах, подключение коммуникаций, герметизация стыков и проверка холостого хода․

Соединение систем и герметизация

Соединение магистралей выполняется по спецификации производителя с применением оригинальных прокладок и уплотнений․ Соединительные поверхности очищаются от загрязнений и остатков старых материалов․ Резьбовые соединения собираются с применением моментных значений, указанных в технической документации․ Шланги масляной и охлаждающей системы комплектуются хомутами требуемого типа и затягиваются до заданного момента․ Соединение электрических разъемов производится с контролем контактного сопротивления․ Герметичность проверяется давлением и диагностикой утечек․ Дополнительная герметизация осуществляется уплотнительными составами, совместимыми с рабочими жидкостями․

Обкатка и настройка после ремонта

Обкатка выполняется по этапам: холостой запуск, постепенное увеличение нагрузки, контроль температуры и давления, адаптация ЭБУ, финальные измерения․

Режимы обкатки, настройка управления двигателем и проверочные измерения

Обкатка проводится по этапам: холодный запуск с прогревом до рабочей температуры, эксплуатация при варьируемых нагрузках и ограниченных оборотах, постепенное увеличение нагрузки․ Настройка управления двигателя производится через программную адаптацию блока управления, калибровка датчиков подачи воздуха и давления наддува, коррекция подачи топлива по обратной связи с кислородными датчиками․ Контрольные измерения включают измерение компрессии после обкатки, измерение давления масла в различных режимах, проверку выбросов и анализа выхлопных газов․ Регистрация параметров выполняется с использованием диагностического сканера и стенда․ Запись результатов производится в акте выполненных работ с указанием начальных и финальных значений, предельных отклонений и принятых допусков․

Заключительная документация и отчетность

Сформировать акт выполненных работ, указать заменённые детали, представить протоколы измерений компрессии и давления масла․

Составление актов выполненных работ и гарантийные условия

Оформление актов выполненных работ производится на основании результатов диагностики и дефектовки․ В акт включаются перечень выполненных операций, применённые запчасти с оригинальными номерами или допустимыми аналогами, измеренные параметры до и после ремонта, затраты рабочего времени в часах и использованные технические жидкости с указанием спецификации․ Вся документация заверяется подписью уполномоченного лица и печатью․ Гарантийные условия определяются периодом и пробегом, указанными в акте, с оговоркой на исключения по износу и эксплуатации․ Гарантийное обслуживание предоставляется при соблюдении условий эксплуатации и при наличии акта и чеков на комплектующие․
