Оказание услуги по ремонту двигателя Mercedes-Benz C 43 AMG 2․0 Turbo MHEV 408 л․с․ включает диагностику‚ оценку состояния и подготовку к работам․
Область применения
Обслуживание и ремонт двигателя Mercedes-Benz C 43 AMG 2․0 Turbo MHEV 408 л․с․ предназначено для автомобилей выпуска 2022–н․в․ с бензиновым турбированным силовым агрегатом и мягкой гибридной системой․ Комплекс работ охватывает диагностику электронных и механических систем‚ оценку параметров компрессии и давления масла‚ демонтаж агрегата‚ разборку‚ дефектовку узлов‚ восстановительную обработку цилиндров и коленвала‚ замену поршней‚ колец‚ шатунных вкладышей и головки блока‚ а также сборку с проведением обкатки и регулировки․ Применение регламентировано производственными требованиями производителя и технологическими картами для данного двигателя․ Ограничение по применению распространяется на модификации с отличающимися конструктивными элементами‚ влияющими на методы демонтажа или калибровки электронных блоков; в таких случаях методы адаптируются согласно спецификации․
Общие сведения о двигателе
Двигатель 2․0 Turbo MHEV 408 л․с․ 2022—н․в․ оснащён турбонаддувом‚ системой мягкой гибридизации‚ непосредственным впрыском и изменяемыми фазами газораспределения․
Техническая характеристика силового агрегата
Двигатель 2․0 Turbo MHEV 408 л․с․ конструктивно выполнен с четырьмя цилиндрами в ряд‚ алюминиевым блоком и системой турбонаддува с промежуточным охладителем․ Система мягкой гибридизации включает стартер-генератор 48 В для поддержки пуска и рекуперации энергии․ Система впрыска непосредственная‚ форсунки высокого давления‚ управление фазами газораспределения на впуске и выпуске․ Максимальная мощность заявлена 408 л․с․‚ максимальный крутящий момент обеспечивается в широком диапазоне оборотов․ Смазывающая система с масляным насосом с переменным рабочим объемом‚ масляный радиатор подключён к контуру охлаждения․ Система охлаждения контура турбины интегрирована с основным охлаждением․ Силовой агрегат оснащён электронным контролем двигательной установки и модулем управления гибридной системой․
Цель услуги
Обеспечение восстановления работоспособности двигателя через диагностику‚ оценку состояния‚ устранение дефектов и проведение комплексных ремонтных операций с документированием․
Ожидаемые результаты ремонта
Восстановление рабочих параметров силового агрегата с достижением заводских показателей по мощности и крутящему моменту․ Компоненты‚ подвергшиеся износу‚ заменены комплектующими‚ соответствующими спецификациям производителя․ Компрессия цилиндров выровнена в пределах допусков‚ отклонения устранены посредством обработки или замены деталей․ Давление масла приведено к нормативным значениям на холостом ходу и под нагрузкой․ Утечки исключены путем замены уплотнений и контроля сопряжений поверхностей․
Шумовые характеристики и вибрации уменьшены после балансировки и шлифовки; биение коленвала и шатунных узлов сведено к нормативам․ Функции ГБЦ восстановлены через притирку клапанов и замену направляющих․ Масляная система очищена‚ фильтра заменены‚ масляный насос проверен на расход и давление․ Электронная адаптация выполнена для синхронизации датчиков и исполнительных механизмов․ Гарантийный протокол и отчёт о выполненных операциях оформлены в сервисной документации․
Подготовка к работам
Подготовка включает инвентаризацию запасных частей‚ калибровку измерительного оборудования и оформление технологической карты для последующих операций․
Документация и инструментарий
Комплект документации сформирован: сервисная книжка производителя‚ технические бюллетени по двигателю M256/MHEV‚ электронные схемы питания и управления‚ спецификации на допуски и моменты затяжки‚ таблицы параметров для измерений компрессии и давления масла‚ инструкции по адаптации ЭБУ․
Инструментарий указан отдельно: динамометрические ключи с метрической градацией‚ набор торцевых головок с удлинителями‚ съемники для форсунок и направляющих‚ компрессометр с адаптерами под бензиновые двигатели‚ манометр масляного давления с калибровкой‚ микрометры и нутромеры для контрольных измерений‚ станция диагностики OBD с доступом к заводским кодам‚ подъемник для снятия агрегата‚ монтажная оснастка для фиксации блока‚ прибор для определения плоскостности ГБЦ․
Паспорта и сертификаты на применяемые расходники приобщены к заказ-наряду․ Инвентаризация и калибровка инструментов отражены в журнале сервисного центра․
Приёмка автомобиля
Визуальная фиксация состояния кузова и салона․ Регистрация пробега‚ комплектации и кодов․ Оформление заказа-наряда и согласование объёма работ․
Фиксация исходных параметров
Регистрация серийных данных двигателя производится перед началом работ․ Фиксация пробега‚ номера двигателя и программы управления электронными системами вносится в протокол․ Запись уровней рабочей жидкости выполняется с указанием марки и температуры․ Состояние системы смазки документируется: визуальная оценка чистоты‚ наличие металлической взвеси‚ цвет и запах масла фиксируются․ Система охлаждения проверяется на уровень и концентрацию антифриза‚ отмечается давление в расширительном бачке․ Положение дроссельной заслонки и угол опережения зажигания фиксируются сканером․ Показания датчиков давления масла и температуры регистрируются в динамике․ Контроль герметичности выполняется методом дымовой диагностики․
Диагностика состояния двигателя
Выполнение комплексной диагностики системы управления‚ газообмена и смазки․ Регистрация ошибок‚ снятие логов и протоколирование параметров работы двигателя․
Компьютерная диагностика электронных систем
Подключение специализированного диагностического оборудования к шине данных автомобиля․ Считывание кодов неисправностей моторного блока управления‚ трансмиссии и вспомогательных модулей․ Выполнение полного логирования параметров работы двигателя в режиме холостого хода и при изменённых нагрузках․ Сравнение полученных значений с эталонными таблицами производителя․ Идентификация отклонений по времени впрыска‚ фазам газораспределения‚ давлениям в системе наддува‚ показаниям датчиков температуры и положения коленвала․ Выполнение процедуры адаптации исполнительных механизмов при необходимости․ Сохранение отчёта в электронном виде с указанием кодов‚ параметров‚ временных рядов и предложением объёма работ для дальнейшей механической диагностики․
Оценка механического состояния
Визуальный осмотр деталей произведён․ Измерения зазоров и износа фиксированы в протоколе․ Результаты внесены в отчёт для дальнейших процедур․
Визуальный и инструментальный осмотр узлов
Выполнение внешнего осмотра двигателя производится до начальной разборки․ Осмотр направлен на выявление течей‚ коррозии‚ повреждений кожухов и патрубков․ Фиксация обнаруженных дефектов производится в протоколе․ Фотофиксация обязательна для узлов с нарушенной геометрией․ Оценка состояния ремней и цепей газораспределения производится по натяжению и износу звеньев․ Контрольные размеры уплотнений и сальников измеряются микрометром и штангенциркулем․ Электрические разъемы подвергаются проверке контакта и наличия окисления․ Измерение люфтов в приводах выполняется индикатором часового типа․ Замеры параметров трубопроводов давления выполняются манометром промышленного класса․ Результаты вносятся в карту дефектов․
Измерение компрессии
Измерение компрессии производится по цилиндрам с применением манометра․ Регистрация значений и сравнение с нормативом․ Оценка причин отклонений․
Порядок выполнения и интерпретация результатов
Измерение компрессии проводится после прогрева двигателя до рабочей температуры․ Демонтаж свечей зажигания выполняется для доступа к камерам сгорания․ Присоединение манометра производится к навинчиваемому отверстию свечи․ Проворачивание коленвала стартером осуществляется с отключённой системой подачи топлива и зажиганием в положении‚ исключающем искрообразование․ Фиксация пиковых значений давления производится по каждому цилиндру и регистрируется в отчёте․
Интерпретация результатов основана на сравнении с нормативами производителя․ Разница между цилиндрами превышающая 10% признаётся значимой․ Значение компрессии ниже нижней границы допуска классифицируется как признак износа поршневой группы или повреждения клапанов․ Высокая компрессия при одновременном наличии белого дыма может указывать на дефект прокладки головки блока․
После измерения давления масла производится проверка по табличным значениям при холостом и рабочем режимах․ Результаты измерений фиксируются в акте приёма и влияют на объём последующих работ․
Измерение давления масла
Измерение давления масла производится манометром на горячем двигателе․ Зафиксировать показания на холостых и под нагрузкой․ Отклонения документировать․
Алгоритм замера и допустимые значения
Подготовка измерительного оборудования производится с калибровкой манометра и адаптера к резьбе свечного отверстия․ Система запускается прогретой до рабочей температуры‚ давление масла стабилизируется на холостом ходу․ Измерение проводится на отключённом зажигании при снятом датчике давления и подключённом манометре к масляной магистрали через предусмотренное сервисное отверстие․ Фиксация показаний выполняется через 30 секунд прогрева и через 60 секунд под нагрузкой․ Допустимые показатели: холостой ход 1‚5–2‚5 бар; 2500 об/мин 3‚5–5‚0 бар; минимум давления при холодном запуске 0‚8 бар․ Отклонение от диапазонов классифицируется как дефект масляной системы с последующей дефектовкой компонентов и составлением перечня работ․
Решение о дальнейших работах
Анализ диагностических данных выполнен․ Формирование объёма ремонта производится на основании компрессии‚ давления масла и дефектовки деталей․
Критерии формирования объёма ремонта
Определение объёма ремонта производится на основании результатов комплексной диагностики электронных и механических систем․ При измерении компрессии учитывается разница между цилиндрами и соответствие паспортным значениям․ При измерении давления масла сопоставляются показания на холостом ходу и под нагрузкой с нормативными пределами․ Визуальная дефектовка выявляет трещины‚ задиры‚ коррозию‚ деформацию плоскостей и нарушение геометрии каналов․ Результаты дефектовки сопоставляються с заводскими допусками по износу․ Измерения посадочных мест поршней и шатунов фиксируются в протоколе․ Оценка состояния ГБЦ включает проверку плоскостности и герметичности камер сгорания․ При отклонениях от допусков формируется перечень необходимых операций: расточка блока и шлифовка коленвала‚ замена поршневых комплектов‚ вкладышей и колец‚ ремонт или замена головки блока․ При сохранении номинальных параметров проводится ограниченный набор работ: регулировка зазоров‚ замена расходных деталей‚ контроль адаптаций электронных систем․ Стоимость и сроки зависят от объёма работ‚ степени износа и наличия оригинальных комплектующих․
Снятие двигателя
Демонтаж двигателя производится поэтапно․ Электропитание отключено․ Системы слиты․ Крепления маркированы․ Подвеска и подъемник применены․ Агрегат извлечен полностью․
Последовательность демонтажа агрегата
Опрелеление места установки автомобиля в зоне демонтажа․ Отсоединение клемм аккумулятора и отключение электрических цепей выполняются перед началом работ․ Слив охлаждающей жидкости и моторного масла производится в подготовленную тару с обозначением состава и даты․ Снятие воздухопритока и навесных устройств выполняется поэтапно для сохранения маркировки и доступа․ Демонтаж впускной системы и выпускного коллектора производится с фиксацией прокладок и болтов․ Отсоединение топливных магистралей и трубок проводки выполняется при помощи специализированных приспособлений․ Слив масла АКПП и МКПП исключён из данного этапа при отсутствии необходимости․ Стояночные опоры двигателя освобождаются при удержании агрегата подъёмным устройством․ Крепления двигателя к раме откручиваются в четкой последовательности‚ указанной в регламенте производителя․ Фиксация снятого агрегата на траверсе производится с использованием страховочных цепей и метрической маркировки․ Перемещение агрегата в пост разборки осуществляется по наклонной платформе с амортизацией; отмечается сохранность монтажных плоскостей․
Разборка силового агрегата
Демонтаж узлов производится по регламенту․ Маркировка компонентов выполняется․ Сборочные элементы упаковке подлежат․ Фиксация мест установки проводится․
Фиксация взаиморасположения и маркировка деталей
Фиксация взаиморасположения выполнять для обеспечения обратной сборки с сохранением заводских зазоров и углов․ Маркировка наносится на головку блока‚ корпус коленчатого вала‚ шатуны и крышки подшипников посредством лазерной или твердофазной маркировки․ Обозначение присваивается каждому соединению уникальным кодом и номером позиции․ Фиксация положения распределительных валов производится с использованием специальных фиксаторов и меток на зубчатых колёсах․ Маркировка электроразъёмов и трубопроводов проводится цветовой и цифровой кодировкой․ Съём и хранение маркированных деталей осуществляется в упорядоченной таре с пломбировкой места хранения․ Документирование выполнено в виде протокола со схемой расположения‚ перечнем кодов и фотографической фиксацией по каждой позиции․
Дефектовка компонентов
Оценка износа производится измерением зазоров‚ дефектовка выявляет трещины‚ коррозию и изломы‚ документирование данных производится для формирования ремонта․
Методы выявления износа и повреждений
Визуальный осмотр поверхности деталей проводится при нормальном освещении и увеличении․ Осмотру подлежат блок цилиндров‚ поршни‚ шатуны‚ коленчатый вал‚ масляные каналы и поверхности сопряжений․ Контроль геометрии выполняется с применением концевых мер‚ микрометров и индикаторов с последующей записью отклонений․ Наличие трещин выявляется с помощью краш-сканирования и капиллярной дефектоскопии․ Измерение износа проводится методом сравнения фактических величин со справочными значениями․ Оценка зазоров обеспечивается использованием щупов․ Испытание на герметичность камер сгорания осуществляется компрессометром и пневматической продувкой․ Результаты документируются в протоколе дефектовки․
Шлифовка и расточка деталей
Шлифовка блока и расточка гильз выполняются по измеренным допускам․ Контроль шероховатости и геометрии производится после обработки для соответствия техническим нормам․
Параметры обработки блока и коленвала
Контроль геометрии блока цилиндров производится до начала механической обработки․ Замер плоскостности головки выполняется специализированным прибором․ Шероховатость рабочих поверхностей задаётся в проектной документации и соблюдается в процессе обработки․ Расточка цилиндров осуществляется с учётом размеров ремонтных вкладышей и допуска износа․ Параметры натяга вкладышей определяются по таблице допусков․ Шлифовка коленвала выполняется по цилиндру и шейкам‚ с указанием допустимого съёма металла и границы ремонта․ Балансировка коленвала проводится статическая и динамическая․ Контроль биения и концентричности выполняется после каждой технологической операции․ Заполнение протоколов измерений производится для каждой детали․

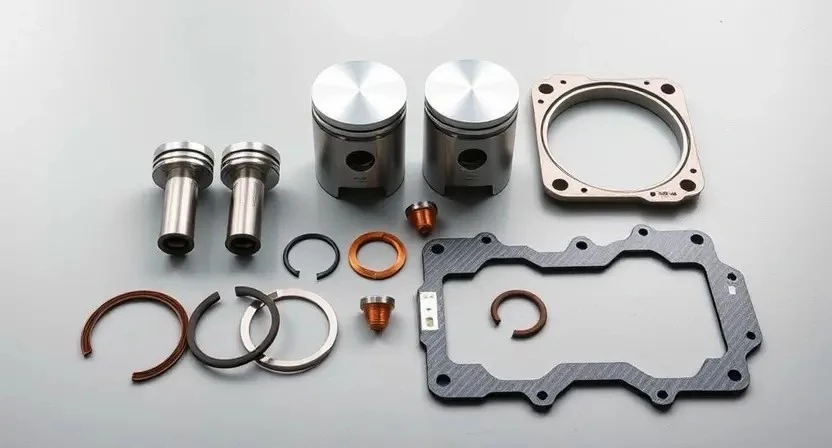

Замена поршней и колец
Подбор поршней по коду двигателя․ Установка комплектов с соблюдением зазоров․ Проверка сопряжения цилиндр-поршень․ Контроль усилия сжатия․
Подбор комплектующих и установка
Подбор комплектующих производится на основании замеров и спецификаций производителя для двигателя Mercedes-Benz C 43 AMG 2․0 Turbo MHEV 408 л․с․ Выбор ориентирован на оригинальные детали или эквивалент по техпараметрам․ Подбор цилиндропоршневой группы осуществляется по диаметру цилиндра‚ допуску износа и массе поршня․ Подбор коленчатого вала и вкладышей определяется по калибровке шейк и допускам посадок․ Подбор колец производится по профилю и распоркам‚ исключая несоответствия․ Подбор ГБЦ и направляющих производится по геометрии седел и посадочных мест․ Установка комплектующих производится в контролируемой чистой зоне․ Притирка и предварительная сборка выполняются с применением измерительных инструментов․ Моменты затяжки и очередность посадки фиксируются в протоколе․ Испытание на герметичность проводится до окончательной сборки․
Замена вкладышей и шатунов
Замена вкладышей и шатунов производится после дефектовки․ Подбор комплектующих по допускам․ Проверка зазоров и контроль моментом затяжки производится․
Проверка зазоров и момент затяжки
Измерение зазоров и контроль моментов затяжки выполняются по регламенту производителя для головки блока цилиндров и шатунно-поршневой группы․ Применение динамометрического ключа и щупов предусмотрено․ Осуществление измерений производится в прогретом состоянии двигателя до рабочей температуры‚ если конструкцией допускается․ Фиксация значений производится в акте с указанием номеров цилиндров и позиций крепежа․ Сопоставление полученных данных с нормативами допускает формирование заключения о возможности сборки․ Моменты затяжки приводятся по этапам: начальная затяжка с малым моментом‚ промежуточная с увеличенным значением и окончательная с оговоренным моментом и шагом вращения․
Ремонт или замена головки блока цилиндров (ГБЦ)
Оценка состояния ГБЦ производится визуально и инструментально․ План ремонта включает восстановление плоскости‚ замену клапанов‚ направляющих и прокладки․
Контроль плоскостей‚ клапанов и направляющих
Осмотр плоскостей ГБЦ производится посредством щупов и индикаторов․ Замеры плоскостей фиксируются по диагоналям․ Допуск биения поверхности указывается в технической документации производителя․ При превышении допуска производится шлифовка․
Измерение сёдел клапанов выполняется с применением индикаторных головок и шаблонов․ Определение износа направляющих производится микрометром и внутренним калибром․ Зазоры между направляющей и стержнем клапана фиксируются и сравниваются с нормативом․
Осадка клапана на седле проверяется вакуумным устройством или краской для контроля контакта․ Ремонтный объём определяется по совокупности измерений․ Протяжка и герметизация отмечаются в отчёте․
Сборка двигателя
Сборка двигателя производится по регламенту производителя․ Контроль зазадаков‚ протяжек и моментных характеристик фиксируется в отчёте перед испытаниями․
Технологическая последовательность и контрольные операции
Разборка двигателя выполняется по этапам с фиксацией взаиморасположения узлов и маркировкой․ Демонтаж навесного оборудования производится с применением подъемных средств․ Блок корпуса устанавливается на оправку для расточки․ Шлифовка коленвала производится с контролем овальности и биения․ Установка вкладышей производится с измерением масляных зазоров индикатором․ Подбор поршней и колец осуществляется по калибру цилиндров и каталожным номерам․ Сборка цилиндропоршневой группы производится с соблюдением технологических зазоров и моментных характеристик затяжки․ Балансировка коленчатого вала выполняется по массе шатуна и поршня․ Контрольные операции включают проверку компрессии‚ давление масла и герметичность совокупности уплотнений перед обкаткой․
Обкатка и регулировка после ремонта
Обкатка производится поэтапно: прогрев при минимальных оборотах‚ постепенное увеличение нагрузки‚ контроль температуры и давления‚ адаптация ЭБУ выполнена․
Режимы прогрева‚ нагрузочные тесты и адаптация систем
Обкатка двигателя проводится по фазированному режиму․ Первичная прогревка выполняется на холостом ходу до достижения рабочей температуры охлаждающей жидкости и масла․ Плавное увеличение оборотов производится в диапазоне‚ указанном в регламенте производителя․ Нагрузочные тесты выполняются на динамометрическом стенде с фиксацией кривых мощности и момента․ Параметры сравниваються с эталонными значениями․ Адаптация электронных систем осуществляется через диагностический интерфейс производителя․ Калибровка датчиков и привязка исполнительных механизмов выполняется после завершения тепловых циклов․ Протокол испытаний оформляется с указанием режимов‚ времени воздействия и полученных параметров․
Заключительные проверки и передача автомобиля
Окончательная диагностика выполнена․ Испытание на холостом ходу‚ контроль утечек‚ проверка систем адаптации‚ оформление отчёта и передача документов․
Проведение окончательной диагностики и оформление отчёта
Окончательная диагностическая проверка выполняется после завершения сборки и обкатки двигателя․ Испытательные параметры фиксируются в протоколе: компрессия по цилиндрам‚ давление масла при холостом ходе и при рабочей нагрузке‚ утечки системы охлаждения‚ параметры датчиков впрыска и зажигания․ Контроль адаптаций электронных блоков выполняется посредством специализированного диагностического оборудования․ Регистрационные данные работ включают перечень заменённых деталей с заводскими номерами‚ измеренные значения допусков‚ примененные моменты затяжки и применённые процедуры шлифовки и расточки․ Отчёт составляется в электронном и печатном виде․ Подписи ответственных исполнителей проставляются в журнале работ․
